Transporte del cabezal para maíz en un remolque
H88843

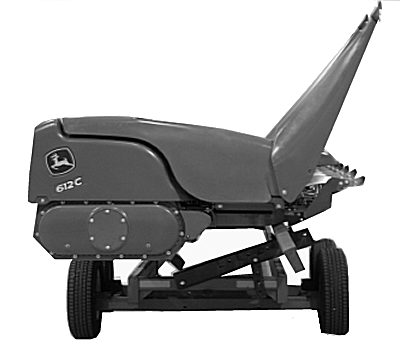

Puntas plegadas para el transporte

GENERIC,0000005 -63-20MAY08-1/6

causym ATENCION: Siga los reglamentos locales referentes al ancho, iluminación y señalización.

IMPORTANTE: Siempre que sea posible, evite transportar la cosechadora con el cabezal para maíz instalado. En lugar de ello, transporte el cabezal para maíz en un camión o remolque para cabezales para maíz.

Siga las recomendaciones del fabricante del remolque para cabezales con respecto a de los procedimientos de seguridad para el transporte. De no haber tales instrucciones, siga estas directivas:

  • No realice el transporte a velocidades superiores a 32 km/h (20 mph) en remolques sin frenos y a 40 km/h (25 mph) en remolques con frenos.

  • Instale siempre una cadena de seguridad para remolque del tamaño apropiado.

  • Asegúrese siempre que se haya instalado un emblema de vehículo de movimiento lento en la parte trasera del remolque o el cabezal.

  • Asegúrese siempre que la parte trasera del remolque esté equipada con reflectores rojos, dos luces traseras rojas y luces de giro.

Consulte el manual del operador de la cosechadora para obtener los procedimientos de transporte de la cosechadora

Si vienen equipados los sensores de suelo de sistema ACTIVE HEADER CONTROL (AHC) ™ , los sensores deben colocarse en la posición de transporte para evitar daños al plegar las puntas (consulte la página siguiente para los procedimientos).

Para reducir el ancho de transporte, las puntas deben estar en posición subida (consulte la ilustración Puntas plegadas para el transporte).

ACTIVE HEADER CONTROL es una marca registrada de Deere & Company

GENERIC,0000005 -63-20MAY08-2/6

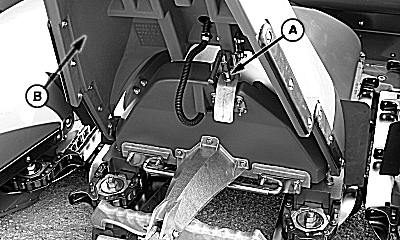

1. Protecciones de los recolectores centrales

Eleve la punta (B) y la traba (A).

IMPORTANTE: Si están equipados los sensores de suelo de sistema ACTIVE HEADER HEIGHT CONTROL (AHHC), los sensores deben colocarse en la posición de almacenamiento para evitar daños al plegar las puntas.

2. Coloque en posición de transporte.


A-Traba
B-Punta

H88847

GENERIC,0000005 -63-20MAY08-3/6

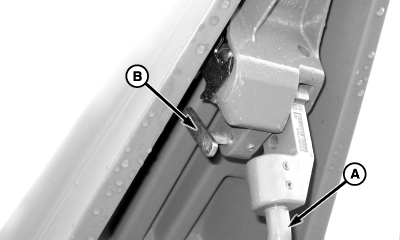

Equipado con ACTIVE HEADER HEIGHT CONTROL (AHHC): Gire el brazo del sensor (A) hacia arriba hasta la posición de transporte y sujételo con la chaveta de bloqueo de almacenamiento (B).


A-Brazo sensor
B-Chaveta de bloqueo de almacenamiento

H89282

GENERIC,0000005 -63-20MAY08-4/6

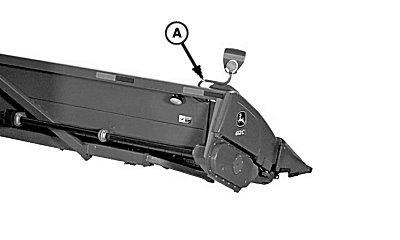

3. Gire las luces de advertencia (A) del cabezal hacia atrás.


A-Luz de advertencia

H91760

GENERIC,0000005 -63-20MAY08-5/6

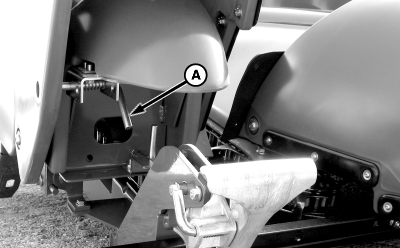

4. Protecciones de los recolectores externos Eleve la punta hasta que la chaveta de traba (A) se enganche. Para bajar, jale de la traba y baje la punta.


A-Traba

H89293

GENERIC,0000005 -63-20MAY08-6/6
