Remoción e instalación del cárter

NOTA: Coloque una bandeja debajo del tapón de drenaje para recoger el aceite. Descarte el aceite de manera adecuada; no lo vuelva a usar.

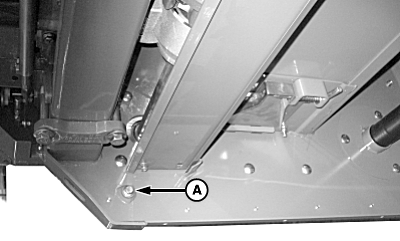

1. Retire el tapón de drenaje (A).

IMPORTANTE: Evite dañar el sello reutilizable del cárter. No use objetos filosos para separar el cárter y el cabezal para maíz.

2. Retire los tornillos y arandelas (B) y la bandeja de aceite (C).

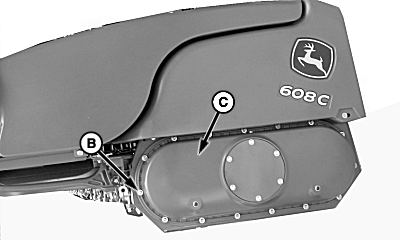

A-Tapón de drenaje
B-Tornillos y arandelas
C-Cárter de aceite

JK22594,0000262 -63-20MAY08-1/3

NOTA: Para sujetar la bandeja con los tornillos, comience por el centro y continúe hacia afuera.

3. Vuelva a instalar el tapón (A).

4. Limpie toda suciedad y aceite de la placa lateral en donde el cárter es montado. Reinstale el cárter con tornillos y arandelas (B).

A-Tapón de drenaje
B-Tornillos y arandelas
C-Cárter de aceite

JK22594,0000262 -63-20MAY08-2/3

IMPORTANTE: El nivel de aceite debe ser verificado con el cabezal para maíz en la cosechadora y los patines de las unidades de hilera en contacto con el suelo (en un ángulo de aproximadamente 25 grados).

6. Llene el cárter con aceite para engranajes 80/90 ó hasta que el aceite se nivele con la parte inferior del tapón (B).

7. Instale el tapón (B).

Valor especificado

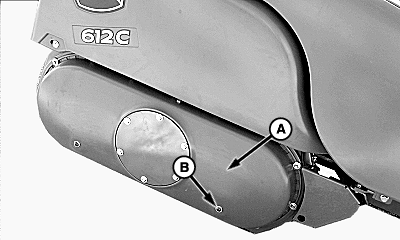

A-Cubierta
B-Tapón de llenado

JK22594,0000262 -63-20MAY08-3/3
