Remoción e instalación de los rodillos de tallos

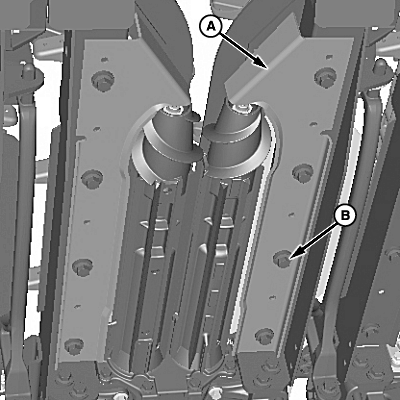

1. Retire los cuatro tornillos (B), las arandelas y la cuchilla para residuos (A) de la parte inferior del bastidor de la unidades de hileras.
|
|
ATENCION:
Baje los topes de seguridad de los cilindros hidráulicos antes de intervenir debajo del cabezal para maíz.
OUO1078,0000611 -63-20MAY08-1/5 |
|

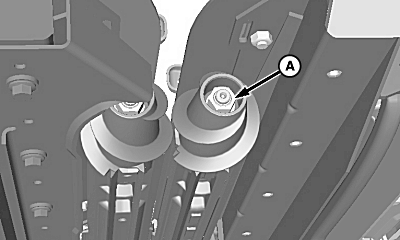

NOTA: Los rodillos de tallos girarán cuando trate de retirar la tuerca (A). Coloque una barreta entre el rodillo de tallo y el bastidor de la unidad de hilera para evitar que los rodillos giren. 2. Retire y descarte la tuerca (A).
|
|
OUO1078,0000611 -63-20MAY08-2/5 |
|
3.

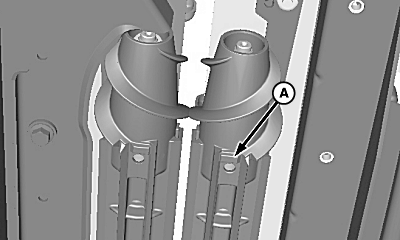

Los rodillos de tallos pueden normalmente ser retirados jalándolos con la mano. Si no fuera posible hacerlo localice los dos resaltes (A) en el rodillo para tallos. Retire el rodillo para tallos del eje conectando un extractor de dos garras a los resaltes.
4. La parte ahusada del eje debe carecer de óxido y suciedad. Inspeccione los rodillos para tallos por si estuvieran desgastados y dañados.
|
|
OUO1078,0000611 -63-20MAY08-3/5 |
|

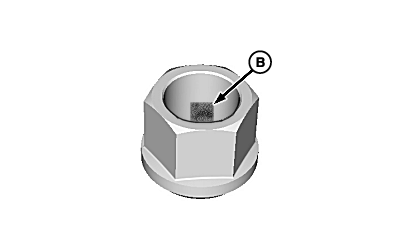

IMPORTANTE: La tuerca esférica del rodillo para tallos (A) contiene un sellante de roscas especial (B) y no puede ser reutilizada. Es necesario adquirir una tuerca de repuesto en el mostrador de repuestos John Deere. 5. Alinee el estriado del rodillo para tallos y el eje e instale el rodillo para tallos. 6. Coloque la tuerca esférica nueva (A) y apriétela al valor especificado. Valor especificado
|
|
OUO1078,0000611 -63-20MAY08-4/5 |
|
7.
Instale la cuchilla para residuos (A) usando las cuatro arandelas y tornillos (B).
8. Ajuste las cuchillas de residuos. (Consulte AJUSTE DE LAS CUCHILLAS DE RESIDUOS en la sección Ajustes.) 9. Repita el procedimiento en el rodillo para tallos opuesto.
|
|
OUO1078,0000611 -63-20MAY08-5/5 |
