Descripción del sistema de control automático de altura del cabezal

El sistema de control automático de altura del cabezal compensa las desigualdades del terreno y controla las posiciones horizontal y vertical del cabezal. El sistema compara continuamente la posición predefinida y la posición real, manteniendo el cabezal en la posición de trabajo deseada. Los valores son ingresados a través del ajuste del índice de respuesta y el ajuste de sensibilidad con el selector localizado en el apoyabrazos.

Requisitos del sistema:

• El interruptor de desconexión para transporte por carretera debe estar en la posición de trabajo.
• El motor debe estar en funcionamiento.
• La plataforma de corte debe estar engranada.
• El modo deseado de control del cabezal está activado.

Ajuste de inclinación lateral-Dos modos

• Ajuste manual- los componentes hidráulicos son directamente activados por la palanca de control multifunción.
• Ajuste automático- los ajustes paralelos del cabezal en relación al suelo son realizados mediante sensores en cada extremo del cabezal. Esto garantiza que la distancia entre el cabezal y el suelo sea igual tanto en el lado derecho como en el izquierdo.

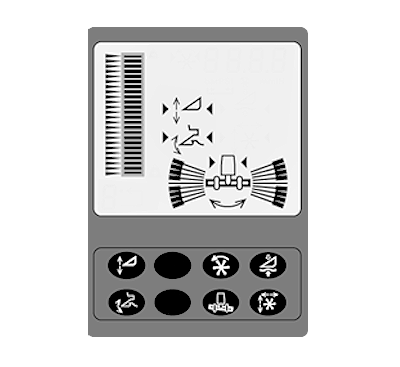

Ajuste de la altura de la plataforma - Cuatro modos

• Ajuste manual- los componentes hidráulicos son directamente activados por la palanca de control multifunción.
• Reanudación de altura automático - la plataforma puede ser ajustada a cualquier posición dentro del rango de ajustes del alimentador.
• Detección automática de altura- la altura de la plataforma es mantenida con sensores de altura colocados en la plataforma. De este modo se asegura que la altura del cabezal sea siempre constante sobre terreno desnivelado.
• Control automático de flotación - la máquina mantiene una presión constante del cabezal en contacto con el suelo.

OUO6043,0001C97 -63-07JAN08-1/3

NOTA: Es posible anular manualmente todos los modos automáticos.

Detección de altura y sensibilidad de la presión de flotación del cabezal activo (funciones automáticas) controla la velocidad de respuesta de los movimientos del cabezal para los modos de detección automática y flotación automática.

Manejo:

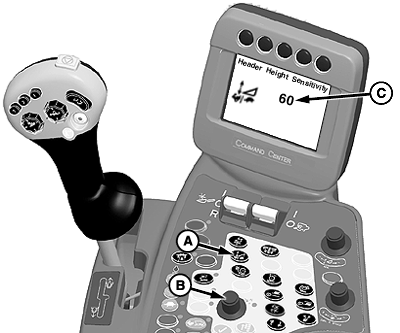

NOTA: Presionar el interruptor de ajuste de velocidad y ajuste de sensibilidad del alimentador dos veces para variar las configuraciones de sensibilidad (C).

La configuración de sensibilidad aparecerá en el monitor del CommandCenter cuando se efectúe el ajuste. Las configuraciones se ajustan de 0 a 100.

Presionar el interruptor de ajuste de sensibilidad y ajuste de velocidad del alimentador (A) dos veces y usar el selector (B) para variar la velocidad a la que el cabezal seguirá el contorno del terreno.

Girar el selector en sentido horario para aumentar la velocidad de respuesta y hacia la izquierda para disminuirla.

A-Interruptor de ajuste de velocidad y de ajuste de sensibilidad del alimentador
B-Selector
C-Configuraciones de sensibilidad

OUO6043,0001C97 -63-07JAN08-2/3

Velocidad de elevación/descenso manual (funciones manuales) controla la velocidad de respuesta de las funciones de elevación/descenso del cabezal para control manual o cuando la máquina se encuentre en modo de recuperación automática de la altura.

Manejo:

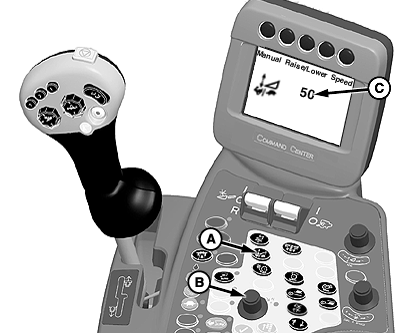

NOTA: Presionar el interruptor de ajuste de sensibilidad y ajuste de velocidad del alimentador una vez para ajustar las configuraciones de velocidad (C).

La configuración de la velocidad se mostrará en el monitor CommandCenter cuando se ajuste. Las configuraciones se ajustan de 0 a 100.

Presionar el interruptor de ajuste de sensibilidad y ajuste de velocidad del alimentador (A) una vez y usar el selector (B) para ajustar la velocidad en la cual el cabezal reaccionará cuando sea elevado o bajado.

Girar el selector en sentido horario para aumentar la velocidad de respuesta y hacia la izquierda para disminuirla.

A-Interruptor de ajuste de velocidad y de ajuste de sensibilidad del alimentador
B-Selector
C-Configuraciones de velocidad

OUO6043,0001C97 -63-07JAN08-3/3
