Chopper Belt—Replacing

H105442-UN-18MAY12

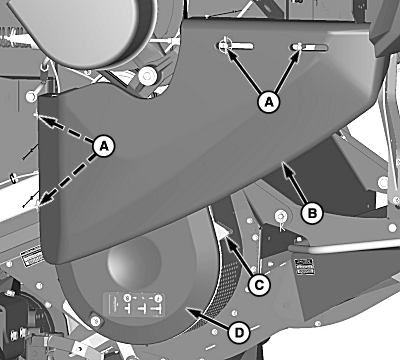

A - Quick-Lock Pins
B - Shield
C - Latch
D - Shield
Shut OFF engine, set park brake and remove key.
Chopper should be moved to middle position for easier
belt installation.
Remove quick-lock pins (A) and shield (B).
Release latch (C) and rotate shield (D) to open.

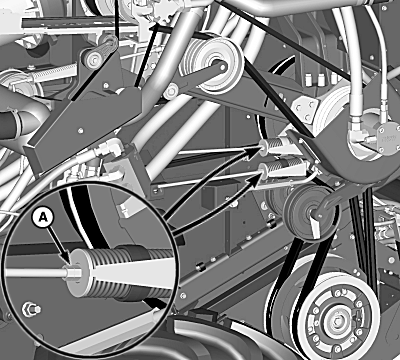

H108276-UN-18JUN13
A - Nuts
Mark location of tensioner nuts before loosening to aid in
reassembly.
Loosen nuts (A) to relieve belt tension.

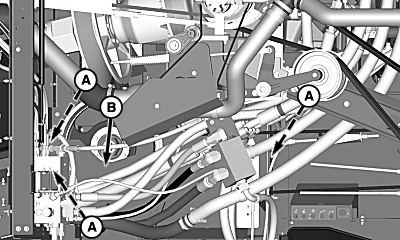

H108266-UN-18JUN13
A - Cap Screws
B - Shield
Remove cap screws (A) and shield (B).

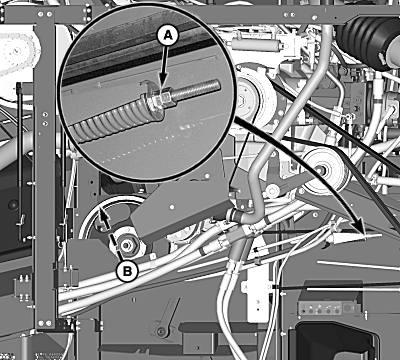

H108267-UN-18JUN13
A - Nuts
B - Discharge Beater Belt
Loosen nuts (A) to relieve belt tension from discharge beater
belt (B).

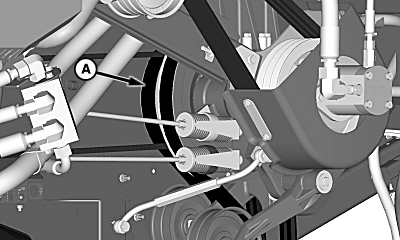

Inner Chopper Belt:

H107035-UN-26FEB13

H98161-UN-21SEP10
A - Inner Chopper Drive Belt
B - Outer Chopper Drive Belt
Turn belt so it fits between sheave and sidesheet.
Remove inner chopper drive belt (A) from upper sheaves.
Remove outer chopper drive belt (B) from lower sheaves.
Remove inner chopper drive belt from lower sheaves.
Install replacement belt in reverse order.

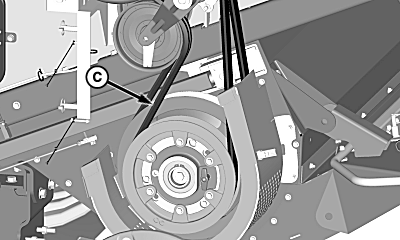

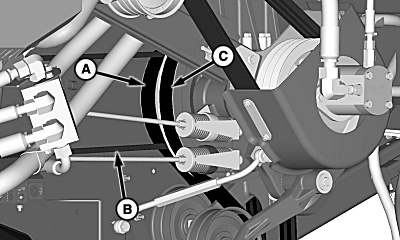

Outer Chopper Belt:

H107027-UN-26FEB13

H107028-UN-26FEB13
A - Inner Chopper Drive Belt
B - Discharge Beater Belt
C - Outer Chopper Drive Belt
Turn belts so they fit between sheave and sidesheet.
Remove inner chopper drive belt (A) and discharge beater belt
(B) from upper sheaves.
Remove outer chopper drive belt (C) from upper and lower sheaves.
Install replacement belt in reverse order.

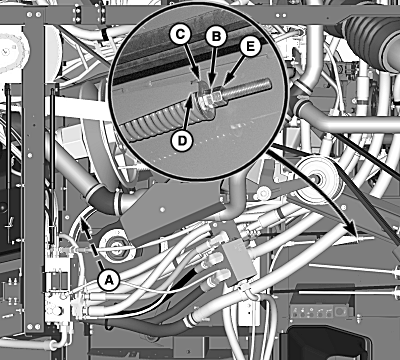

H108277-UN-18JUN13
A - Discharge Beater Belt
B - Nut
C - Washer
D - Gauge
E - Lock Nut
Install discharge beater belt (A) onto sheave.
Tighten nut (B) until washer (C) is positioned between end of
gauge (D) and bottom of step. Tighten lock nut (E).

H108266-UN-18JUN13
A - Cap Screws
B - Shield
Install shield (B) and retain with cap screws (A).

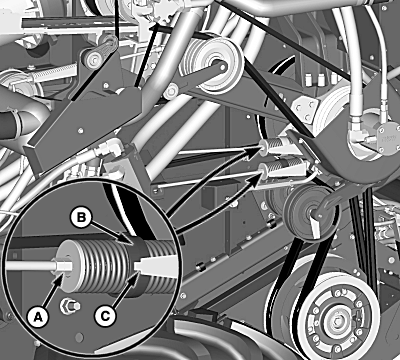

H108278-UN-18JUN13
A - Nuts
B - Spring Guide
C - Gauge
Lower chopper to middle position.
Tighten nuts (A) until spring guide (B) is at end of gauge (C)
as shown.

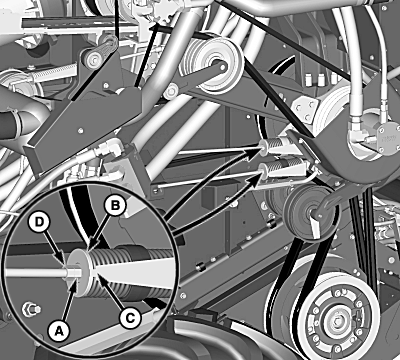

H108279-UN-18JUN13
A - Nut
B - Washer
C - Gauge
D - Lock Nut
Lower chopper completely to properly tension belt.
Tighten nut (A) until washer (B) is positioned between end of
gauge (C) and bottom of step. Tighten lock nut (D).
Install shield and retain with quick-lock pins.
|
|
