Unloading Auger Lock Arm Positions

H106300
H106300-UN-10DEC12

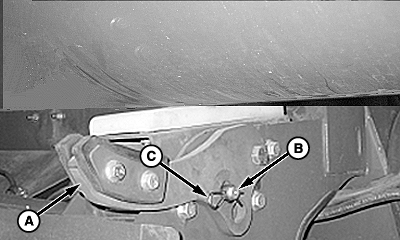

Field Position

H106292
H106292-UN-10DEC12

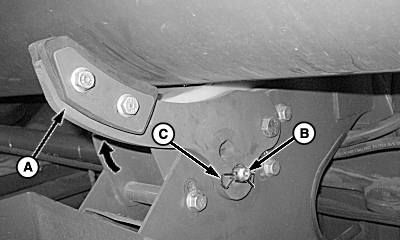

Storage Position/Transport Position

A - Lock Arm

B - Pin

C - Spring Pin

Shut OFF engine, set park brake and remove key.


Field Position

Lower lock arm (A) as shown and install pin (B) and retain with spring pin (C).


Storage/Transport Position

Raise lock arm (A) as shown and install pin (B) and retain with spring pin (C).
