Discharge Beater Belt—Replacing

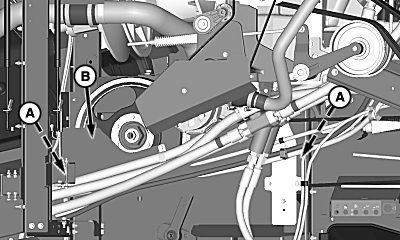

H108265
H108265-UN-18JUN13

Style A

H108266
H108266-UN-18JUN13

Style B

A - Cap Screws

B - Shield

Shut OFF engine, set park brake and remove key.

Remove cap screws (A) and shield (B) from left-hand rear of machine.

H108267
H108267-UN-18JUN13

Style A

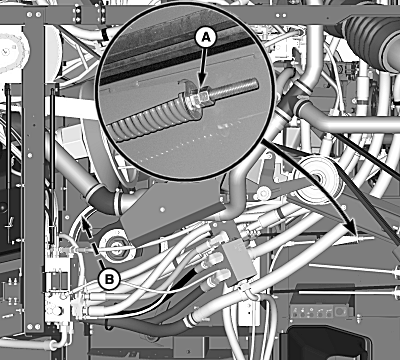

H108268
H108268-UN-18JUN13

Style B

A - Nuts

B - Discharge Beater Belt

Loosen nuts (A) and remove belt (B) from sheave.


Spreader Equipped Machines

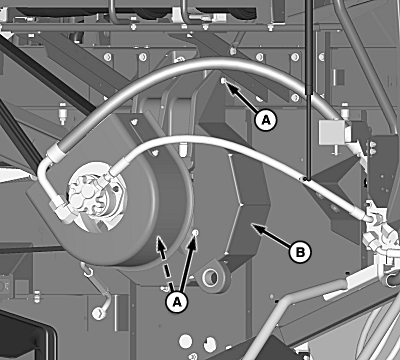

H99547
H99547-UN-05JAN11

A - Cap Screws

B - Shield

Remove cap screws (A) and shield (B).

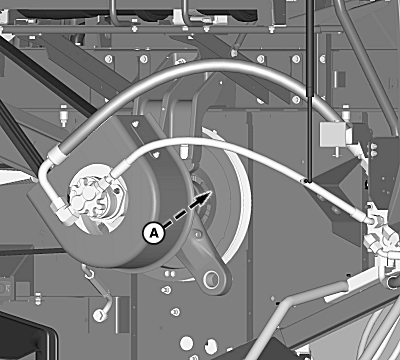

H100562
H100562-UN-03MAR11

A - Discharge Beater Belt

Remove and discard belt (A) from jackshaft.

Install replacement discharge beater belt onto jackshaft.

Install previously removed shield and cap screws.


Chopper Equipped Machines

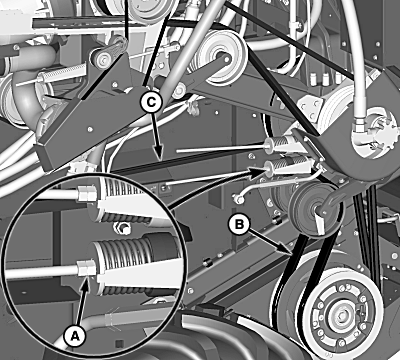

H108269
H108269-UN-18JUN13

Style A

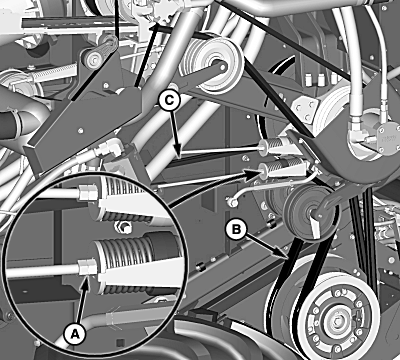

H108270
H108270-UN-18JUN13

Style B

A - Nuts

B - Inner Chopper Drive Belt

C - Discharge Beater Belt

Raise chopper assembly fully with switch on the left-hand side sheet and remove chopper shields.

Mark location of tensioner nuts before loosening to aid in reassembly.

Loosen nuts (A) and remove inner belt (B) from sheave.

Remove and discard belt (C) from chopper jackshaft.

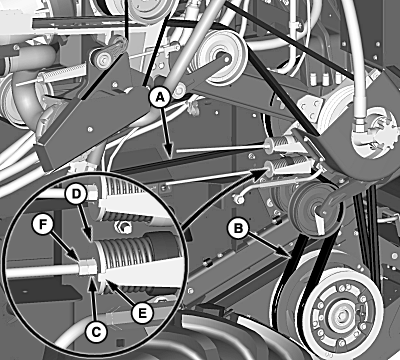

H108271
H108271-UN-18JUN13

Style A

H108272
H108272-UN-18JUN13

Style B

A - Discharge Beater Belt

B - Inner Chopper Drive Belt

C - Nut

D - Washer

E - Gauge

F - Lock Nut

Install replacement discharge beater belt (A) onto chopper jackshaft.

Install inner belt (B) and verify that belt aligns with sheaves.

Lower chopper assembly fully with switch on the left-hand side sheet.

Tighten nut (C) until washer (D) is positioned between end of gauge (E) and bottom of step. Tighten lock nut (F).

Install previously removed chopper shields.

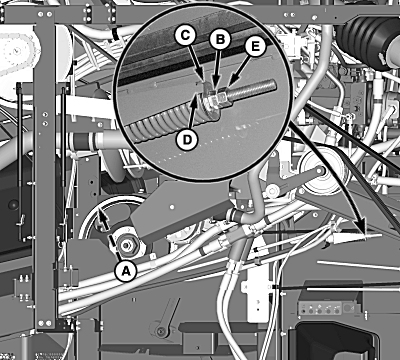

H108273
H108273-UN-18JUN13

Style A

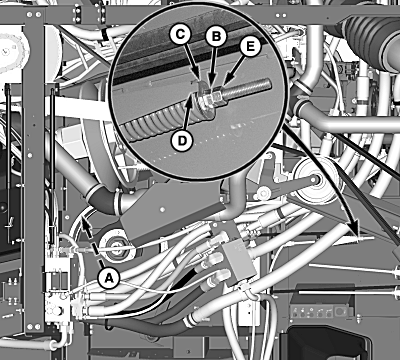

H108274
H108274-UN-18JUN13

Style B

A - Discharge Beater Belt

B - Nut

C - Washer

D - Gauge

E - Lock Nut

Install discharge beater belt (A) onto sheave.

Tighten nut (B) until the washer (C) is positioned between end of gauge (D) and bottom of step. Tighten lock nut (E).

H108265
H108265-UN-18JUN13

Style A

H108266
H108266-UN-18JUN13

Style B

A - Cap Screws

B - Shield

Install shield (B) and retain with cap screws (A).

OUO6075,000438E-19-20161010
