Feeder House Bottom Door and Feed Plate Seal Support (Style A)

H52761
H52761-UN-17MAY99

A - Lever

Raise feeder house, lower safety stop, shut OFF engine, set park brake and remove key.

Remove quick-lock pin and move lever (A) down and rearward.

Lever will be bent if left down when feeder house is lowered.

Push lever forward and up to close door. Retain with the previously removed quick-lock pin.

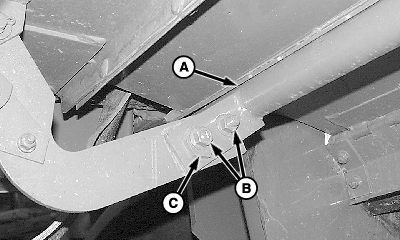

H74778
H74778-UN-14JAN03

A - Crossbar Support

B - Cap Screws

C - Eccentric

If crossbar support (A) does not seal tightly against the feed plate, grain leakage could occur.

Loosen cap screws (B) on both sides.

Turn eccentric (C).

Tighten cap screw securing eccentric.

Tighten remaining cap screws.

OUO6075,0004554-19-20161201
