Machine Fuse Center

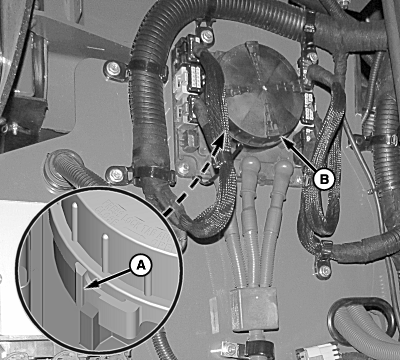

H121173
H121173-UN-04APR17

Style A

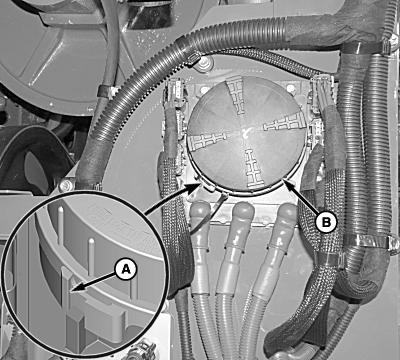

H121174
H121174-UN-04APR17

Style B

A - Lock Tab

B - Cover

Fuse center is on the right-hand side or the left-hand side depending on the machine model.

Spare fuses and fuse puller are located underneath cover.

Press lock tab (A) and turn cover (B) counterclockwise to open fuse center.

  • F1—F2 Not Used
  • F3—(15A) (cc# 0642), Control Unit RC2 Power 1
  • F6—(15A) (cc# 0652), Control Unit RC2 Power 2
  • F7—(30A) (cc# 0342), Control Unit RC1 Power 1
  • F8—Not Used
  • F9—(30A) (cc# 0362), Right Power Module 1 (RPM1) Power 5
  • F11—(20A) (cc# 0332), Right Power Module 1 (RPM1) Power 3
  • F12—(20A) (cc# 0322), Right Power Module 1 (RPM1) Power 2
  • F13—F14 Not Used
  • F15—(20A) (cc# 0352), Right Power Module 1 (RPM1) Power 4
  • F16—Not Used
  • F17—(30A) (cc# 0912), Moisture Sensor
  • F18—(25A) (cc# 0372), Control Unit RC1 Power 2
  • F19—F26 Not Used
  • F27—(30A) (cc# 0152), Control Unit LC1 Power 2
  • F28—F30 Not Used
  • F31—(10A) (cc# 0012), Unswitched Battery Power
  • F32—(30A) (cc# 0142), Left Power Module 1A (LPM1A) Power 4
  • F33—Not Used
  • F34—(30A) (cc# 0112), Left Power Module 1A (LPM1A) Power 1
  • F35—Not Used
  • F36—(30A) (cc# 0312), Right Power Module 1 (RPM1) Power 1
  • F37—F38 Not Used
  • F39—(10A) (cc# 4972), Control Unit SSU/XSC Unswitched Power
  • F40—F42 Not Used
  • F43—(25A) (cc# 5222), Control Unit ECU Power 3
  • F44—(30A) (cc# 0712), Left Power Module 2B (LPM2B) Power 1
  • F45—(20A) (cc# 0122), Left Power Module 1A (LPM1A) Power 2
  • F46—(30A) (cc# 0132), Left Power Module 1A (LPM1A) Power 3
  • F47—Not Used
  • F48—(25A) (cc# 5012), Control Unit ECU Power 1
  • F49—F50 Not Used
  • F51—(30A) (cc# 0162), Control Unit LC1 Power 1
  • F52—Not Used
  • F54—(10A) (cc# 0422), Control Unit PTP Power
  • F55—(25A) (cc# 5022), Control Unit ECU Power 2
  • F56—(15A) (cc# 5042), Fuel Transfer Pump
  • F57—(30A) (cc# 0222), Left Power Module 2B (LPM2B) Power 2
  • F58—F62 Not Used
  • F63—(15A) (cc# 5062), Dosing Pump Power
  • F64—(20A) (cc# 0212), Left Power Module 2A (LPM2A) Power 1
  • F67—Not Used
  • F68—(25A) (cc# 0172), Left Power Module 1A (LPM1A) Power 5
  • F69—(30A) (cc# 0972), Flex Residue Chopper Power 2
  • F70—F71 Not Used
  • F73—(30A) (cc# 0252), Control Unit LC2 Power 1
  • F74—(30A) (cc# 0972), Flex Residue Chopper Power 1
  • F75—F77 Not Used
  • F78—(30A) (cc# 0242), Control Unit LC2 Power 1
  • F79—Not Used
  • F80—(30A) (cc# 0722), Left Power Module 2B (LPM2B) Power 2

OUO6075,0004683-19-20170404
