Engine Debris Management Belt—Replacing (Final Tier 4/Stage IV)

H121347
H121347-UN-25APR17

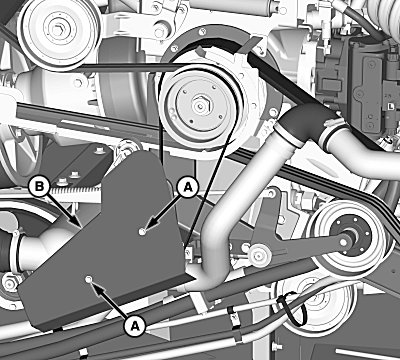

A - Cap Screws

B - Shield

Shut OFF engine, set park brake and remove key.

Remove cap screws (A) and shield (B).

H108290
H108290-UN-18JUN13

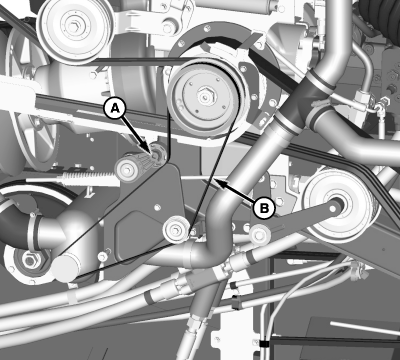

A - Tensioner Arm

B - Engine Debris Management Belt

Use breaker bar to relieve tension from the tensioner arm (A) to remove the engine debris management belt (B).

Remove belt and install replacement belt in reverse order.

Use breaker bar to relieve tension from the tensioner arm to install belt.

Install shield and retain with cap screws.
