High Speed High Capacity Feed Accelerator (Optional)-Changing To Slow Speed

NOTE: When changing separator speeds make sure to cycle power ON and OFF. Combine will now recognize the new speed range.

To change feed accelerator speed to low speed position:

  • Remove belt tension by pushing lever (A) up and out from notch in bracket (B).

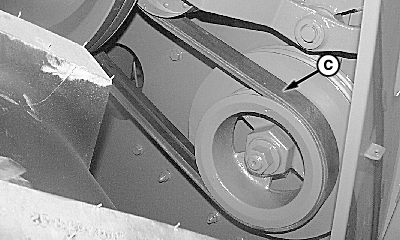

  • Remove belt (C) from lower sheave and let belt hang freely from upper sheave.

    NOTE: Belt may need to be twisted to fit between upper sheave and side sheet.

  • Remove belt (D) from upper sheave (E) and move to inside sheave for low speed.
  • Install belt (C) on inner sheave groove on lower sheave.
  • Push lever up and into notch in bracket to reset belt tension.


A-Lever
B-Notch in Bracket
C-Belt
D-Belt
E-Upper Sheave

H74782
H75088
H75076

OUO6075,0000748 -19-16JUL07-1/1
