A cséplőhajtás vonalba állítása

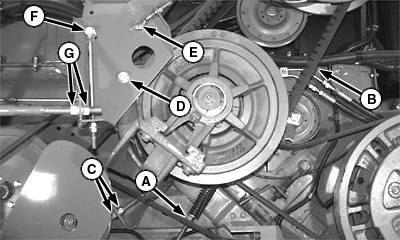

H61194
H61194-UN-04OCT99

A - Anyák

B - Hajtószíj

C - Anyák

D - Csavar

E - Csavarok

F - Csavarok

G - Anyák

VIGYÁZAT: Állítsa le a motort, kapcsolja be a parkféket és vegye ki a kulcsot.

Lazítsa meg az (A) anyákat, hogy a feszítés megszűnjön a (B) szíjra.

Lazítsa fel a (C) anyákkal az előtéttengely egységet.

Lazítsa meg a (D) csavart.

Lazítsa meg az (E) és (F) csavart.

Lazítsa meg a (G) anyákat.

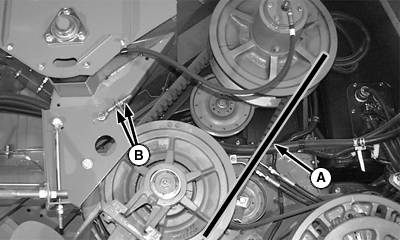

H61195
H61195-UN-04OCT99

A - Élvonalzó

B - Anyák

Az (A) élvonalzó segítségével állítsa vonalba az elsődleges előtéttengelyen, és az előtéttengelyen lévő tárcsákat.

Az előtéttengely variátor tárcsa +/- 2 mm (1/16 in.) belül legyen vonalban az elsődleges előtéttengely variátor tárcsájával. Az állítást a (B) anyákkal lehet elvégezni. Az állítás után húzza meg a (B) anyákat.

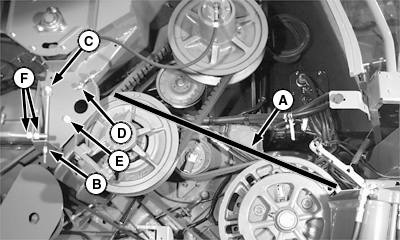

H61196
H61196-UN-04OCT99

A - Élvonalzó

B - Anyák

C - Csavar

D - Csavar

E - Csavar

F - Anyák

Az (A) élvonalzó segítségével állítsa vonalba az előtéttengely és a cséplődob tengely tárcsáit.

Az előtéttengely variátor tárcsa ± 2 mm (1/16 in.) belül legyen vonalban az elsődleges előtéttengely variátor tárcsájával. Az állítást a (B) anyákkal lehet elvégezni. Az állítás után húzza meg a (B) anyákat.

Húzza meg a (C), (D), és (E) csavarokat.

Húzza meg az (F) anyákat.

Állítsa be ismét a cséplődob variátorhajtás hézagát. Lásd a "Cséplődob variátorhajtás hézag beállítása" részt.
