A cséplődobhajtó szíj cseréje

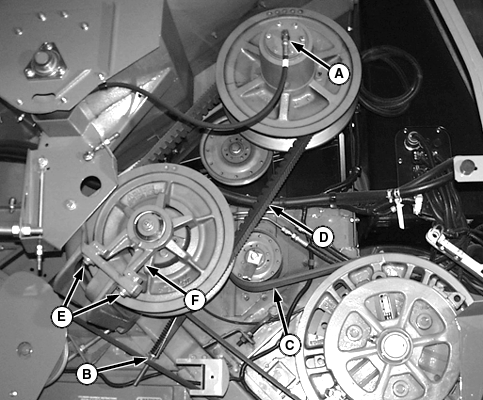

H61199-UN-04OCT99

A - Hidraulika tömlő

B - Kontraanya

C - Cséplődob hajtó szíj

D - Cséplődobhajtó köztes szíj

E - Csavarok

F - Billenő egység

Járassa a cséplődobot a legalacsonyabb fordulaton.

VIGYÁZAT: Állítsa le a motort, kapcsolja be a parkféket és vegye ki a kulcsot.

Kösse le a hidraulika tömlőt (A).

Lazítsa meg a rögzítő anyát (B), hogy a dobhajtó szíj (C) feszítése megszűnjön.

Hajtsa a (C) szíjat a (D) szíj alá.

Vegye le a két (E) csavart, és hajtsa ki az (F) billenőegységet. Vegye le a szíjat.

Szerelje fel az új szíjat. Állítsa be a cséplődobhajtó szíjat. Lásd a "Cséplődobhajtó szíj feszítőjének beállítása".

Ellenőrizze a köztes szíj vonalban-futását. Lásd "A cséplőhajtás vonalba állítása".
