Hátsó híd beállítása

VIGYÁZAT: A HILLMASTER II kombájnokon a hátsó híd elmozduló részének a legmagasabb állásában kell lennie, hogy a kombájn magassága ne haladja meg a közúton haladó járművek számára megengedett 4 m (13 ft 1.5 in.) értéket.

FONTOS: A kihúzható tengely végeket legalább az első furatig ki kell húzni, hogy a hátsó kerekek ne érjék el a kombájn vázát kanyarodás közben.

ZX019053-UN-26NOV99

H42598-UN-03JAN92

H40963-UN-18MAY89

A - Hajtó hidak

B - Csavarok

C - Csavarok

D - Csavarok

E - Kormányösszekötő rúd csavarjai

F - Tömlőbilincs

G - Tömlőbilincs

H - Rögzítőszalagok

A hátsóhíd állítható ahhoz, hogy a hátsó kerék a mellső kerekek nyomában haladjon.

VIGYÁZAT: A híd szélességének beállításakor a kombájnt fel kell emelni és megfelelően alá kell támasztani.

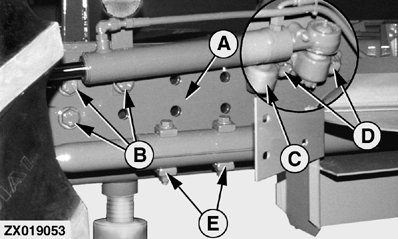

Bakolja fel a híd egyik oldalát (A). Távolítsa el a (B) és (C) csavarokat, a munkahenger (D) csavarjait és a kormányösszekötő (E) csavarjait.

Lazítsa meg a kormányzás tömlőbilincseit (F) a tömlők utánállításához. A túllógó hidraulika tömlők a híd vázában tarthatók. A tömlő beállítása után húzza meg a bilincseket.

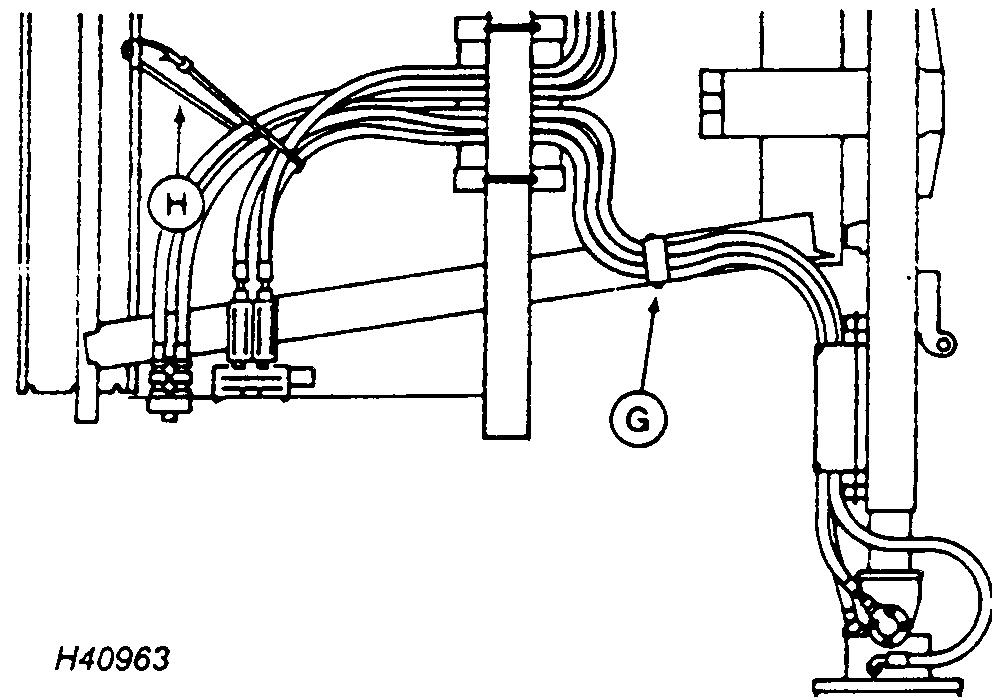

Ha a kombájn összkerékhajtással rendelkezik, lazítsa meg a (G) bilincset és a (H) rögzítőpántot. Húzzon át a bilincsen elegendő tömlőt ahhoz, hogy átállíthassa a hidat. A híd beállítása után húzza meg a bilincset és feszítse meg a rögzítőpántot.

A kormányösszekötő furatai azonos mértékben állíthatók, így biztosítják a megfelelő méretet.

Helyezze vissza a (B, C, D és E) csavarokat a megfelelő furatba.

Húzza meg a csavarokat (B), (C) és (D) 620 N m (460 lb-ft) nyomatékkal.
