Másodlagos előtéttengely szíj cseréje

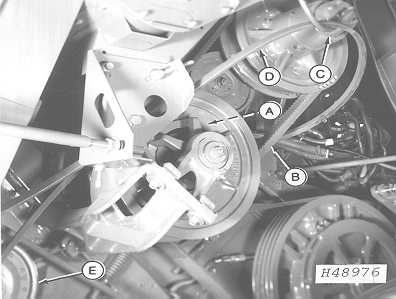

H48976-UN-11JUL97

A burkolat a láthatóság miatt le van szerelve

A - Szíjtárcsa

B - Szíj

C - Vezeték

D - Előtéttengely szíj

E - Feszítő

Kürttel figyelmeztessen, majd indítsa be a motort, s járassa 1200 f/p értéken. Kapcsolja be a cséplőhajtást, majd növelje a dobfordulatot maximumra, kapcsolja ki a cséplőhajtást, állítsa le a motort, kapcsolja be a parkféket, s vegye ki a kulcsot.

VIGYÁZAT: Az alsó variátortárcsa rugóerővel elő van feszítve. Ha a szíjat leveszi, a tárcsák összezáródnak.

Helyezzen egy fadarabot az (A) tárcsák közé, hogy azok ne záródjanak össze.

Állítsa úgy az anyát, hogy a köztes tárcsa a lehető legfeljebb menjen. A (B) szíj meg fog lazulni.

Kösse szét a (C) tömlőt.

Lazítsa meg a másodlagos előtéttengely (D) szíját az (E) feszítőnél.

Hajtsa (fűzze) a szíjat a tisztamag felhordó szíja és a kalászfelhordó szíja alá.
