Alsó dob magasság állítás

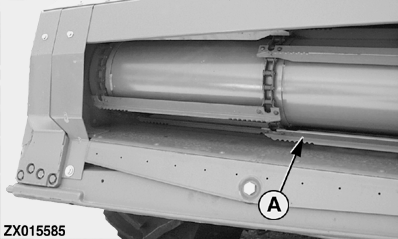

ZX015585-UN-12SEP98

A felhordólécnek és felhordó aljának a behordódob (A) alatt mérhető távolsága 3 mm (1/8 in.) legyen kalászos gabona, és 25 mm (1 in.) kukorica esetén.

Részegység	Méret	Specifikáció
Felhordó léc hézag—Kalászos gabona	Hézag	3 mm (1/8 in.)
Felhordó léc hézag—Kukorica	Hézag	25 mm (1 in.)

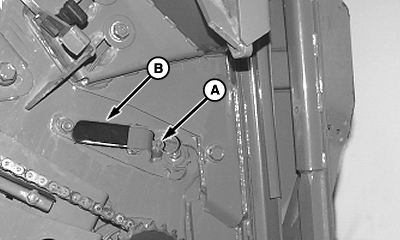

H66532-UN-21FEB01

Helyzet gabonához

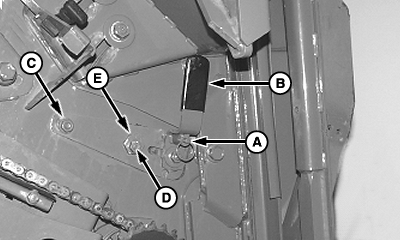

H66531-UN-22FEB01

Helyzet kukoricához

A - Csap

B - Dob magasság állító fogantyú

C - Anya

D - Anya

E - Excenter

VIGYÁZAT: Emelje meg a felhordót, engedje le a biztonsági kitámasztót, állítsa le a motort, kapcsolja be a parkféket, vegye ki a kulcsot.

1. Nyissa meg a ferdefelhordó jobb oldali burkolatot.

2. Húzza ki a csapot (A), mialatt a fogantyút (B) átfordítja balra a gabonának megfelelő helyzetbe.

3. A felhordóléc hézag átállítására kalászos gabonához lazítsa meg a (C) és a (D) anyát és fordítsa el az (E) excentert, hogy megkapja a felhordóléc és az alsó lemez közötti 3 mm (1/8 in.) hézagot. Ismételje meg az eljárást a másik oldalon is. Húzza meg a (D) anyát az előírás szerint.

   Részegység	Méret	Specifikáció
   Dob állító anya	Meghúzási nyomaték	115 Nm (85 lb-ft)

4. Húzza meg az anyát (C) és állítsa a fogantyút a növénynek megfelelő állásba.
