Dobkosár beállítása

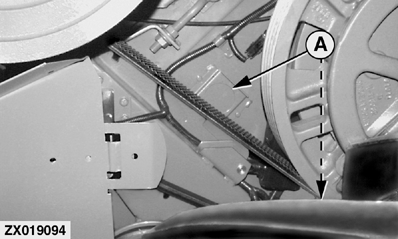

ZX019094-UN-02DEC99

Ellenőrző nyílás fedelek, jobb oldal

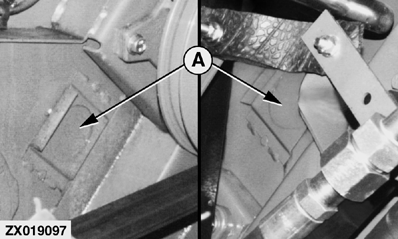

ZX019097-UN-02DEC99

Ellenőrző nyílás fedelek, bal oldal

A kosár nyitása

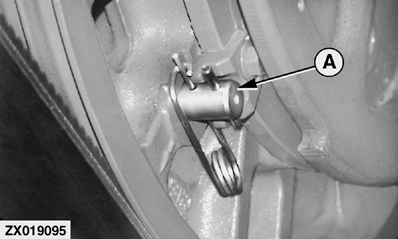

ZX019095-UN-02DEC99

Vegye ki a menesztőcsapot (A), hogy a cséplődob könnyen elforduljon.

Nyissa ki addig a kosárhézagot, amíg a működtető motor "racsnizni" nem kezd.

A dobkosár ütköző meglazítása

H43931-UN-03OCT91

A kosár zárása

H43885-UN-12SEP91

Forgassa addig a dobot, amíg a verőléc az alátéttel nem látszik a mellső ellenőrző furaton (A) keresztül.

Közelítse a kosarat addig, amíg a kosárléc nem látszik az ellenőrző furaton keresztül.

Helyezzen hézagmérőt a jobb, mellső ellenőrző furatba

H48966-UN-11JUL97

Helyezzen egy 4,7mm (0,19 in.) méretű hézagmérőt a mellső ellenőrzőfuratba.

Lassan állítsa a kisebbre a hézagot addig, amíg “racsnizás” nem hallatszik.

Helyezzen hézagmérőt a bal, mellső ellenőrző furatba.

H43887-UN-12SEP91

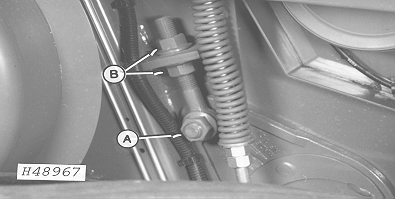

H48967-UN-11JUL97

Menjen át a kombájn bal oldalára, és egy “hézag-mérővel” ellenőrizze a hézagot a mellső ellenőrző furatnál.

Ha állítás szükséges, lazítson az állítócsavaron (A), és az anyával (B) állítsa be a megfelelő hézagot.

Húzza meg a csavart (A) az előírás szerint.

Részegység	Méret	Specifikáció
Csavar (A)	Meghúzási nyomaték:	285 Nm (200 lb-ft)

Vegye ki bal oldalról a hézagmérőt.

Vegye ki a hézagmérőt elölről, a jobb oldalról

H48966-UN-11JUL97

Nyissa meg a cséplőhézagot és vegye ki a hézagmérőt a dobkosár jobb oldaláról.

Ha kivette a hézagmérőket, nyissa maximumra a cséplőhézagot.

Helyezzen hézagmérőt a jobb, hátsó ellenőrző furatba

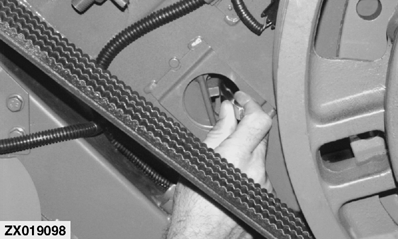

ZX019098-UN-02DEC99

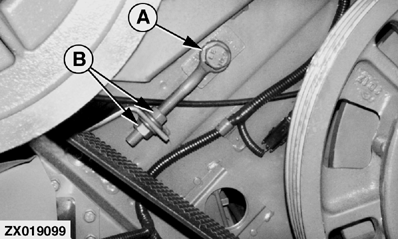

ZX019099-UN-02DEC99

Forgassa a cséplődobot jobbra addig, amíg az alátét és a verőléc látható nem lesz a hátsó ellenőrző furaton keresztül.

Helyezze be a hézagmérőt a jobb hátsó ellenőrző furatba.

Lassan állítsa a kisebbre a hézagot, míg a verőléc a hézagmérőre nem támaszkodik, s “racsnizás” nem hallatszik. Ha a racsnizás azelőtt hallatszik, mielőtt a kosár elérné a dobot, állítás szükséges.

Lazítsa meg az (A) csavart az állítócsavaron, s állítsa be a (B) anya segítségével a hézagot.

Húzza meg a csavart (A) az előírás szerint.

Részegység	Méret	Specifikáció
Csavar (A)	Meghúzási nyomaték:	285 Nm (200 lb-ft)

Helyezzen hézagmérőt a bal, hátsó ellenőrző furatba

H43890-UN-12SEP91

H48970-UN-11JUL97

Menjen át a kombájn bal oldalára és egy “hézagmérővel” ellenőrizze a hézagot a bal hátsó ellenőrző furatnál.

Ha állítás szükséges, lazítson a tartócsavaron (A), és az anyával (B) állítsa be a megfelelő hézagot.

Húzza meg a csavart (A) az előírás szerint.

Részegység	Méret	Specifikáció
Csavar (A)	Meghúzási nyomaték:	285 Nm (200 lb-ft)

Vegye ki a hézagmérőt hátulról, a jobb oldali ellenőrző furatból

ZX019098-UN-02DEC99

Menjen át a jobb oldalra, nyissa meg a cséplőhézagot és vegye ki a hézagmérőt.

Nyissa ki maximumra a cséplőhézagot.

Helyezzen hézagmérőt a jobb, mellső ellenőrző furatba

H43885-UN-12SEP91

Forgassa a cséplődobot balra addig, amíg az alátét és a verőléc látható nem lesz a mellső ellenőrző furaton (A) keresztül.

Közelítse a kosarat addig, amíg a kosárléc nem látszik az ellenőrző furaton keresztül.

Helyezze be a hézagmérőt a verőléc és a kosár közé.

Lassan állítsa a kisebbre a hézagot, amíg a verőléc a hézagmérőre nem támaszkodik és “racsnizás” nem hallatszik.

Húzza me a dobkosár ütközőt

H43931-UN-03OCT91

Állítsa a helyére a kosár-ütközőt és húzza meg az ütközőtartó csavarokat (A).
