A cséplődob szerviznyílás beállítása a cséplődobhoz

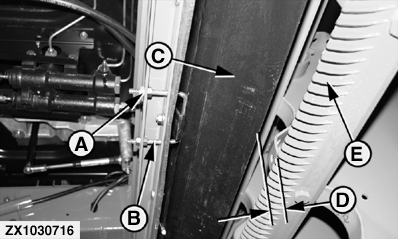

ZX1030716
ZX1030716-UN-27OCT02

A - Anyák

B - Kengyel-csavar

C - Lemez

D - 12 mm (0.5 in.)

E - A verőléc teteje

Ha a mellső fedél nem megfelelően van beállítva, az anyag a felhordó tetejéről visszahordásra kerülhet.

Lazítsa meg az (A) anyákat, melyek a (B) U csavarokat rögzítik a mellső fedélhez.

Állítsa be a lemez pozícióját úgy, hogy a (E) verőléc és a lemez között 12 mm (0.47 in.) (D) távolság legyen.

Húzza meg az anyákat.
