A terítés szélességének beállítása

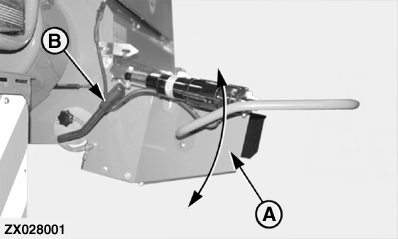

ZX028001-UN-16MAY02

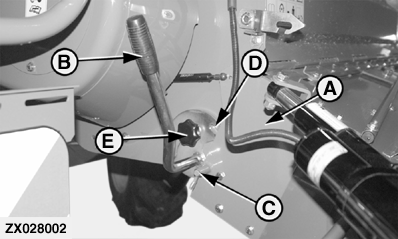

ZX028002-UN-16MAY02

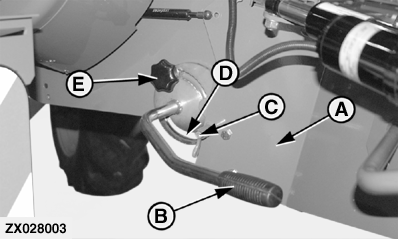

A szalmaterelő az alsó helyzetben (keskeny szórás)

ZX028003-UN-16MAY02

A - Terelőlapát tartólemez

B - Fogantyú

C - Zár

D - Kivágás a tárcsán

E - Gomb

A terítés szélessége az (A) terelőlapát tartólemezt felső, középső, vagy alsó helyzetbe állítva változtatható.

A szalmaterelő helyzetének beállítását a következők szerint végezze:

1. Ügyeljen rá, hogy a zár (C) biztosan bekapcsolódjon a tárcsa nyílásába (D).

2. Tartsa meg kézzel a szalmaterelő egységet, majd lassan oldja ki az (E) gombot.

   MEGJEGYZÉS: A szalmaterelő tartólemezt gáztöltésű rugóteleszkópok tartják.

3. A terítés szélességének növeléséhez a (B) kar lehajtásával emelje fel az (A) terelőlapát tartólemezt.

4. A szórás szélességének csökkentéséhez a (B) kar felhajtásával süllyessze le az (A) terelőlapát tartólemezt.

5. A terelőlapát tartólemez beállított helyzetben való rögzítéséhez húzza meg az (E) gombot.
