A bal oldali, és jobb oldali burkolat ajtószárnyak
VIGYÁZAT: Állítsa le a motort, kapcsolja be a parkféket és vegye ki a kulcsot.

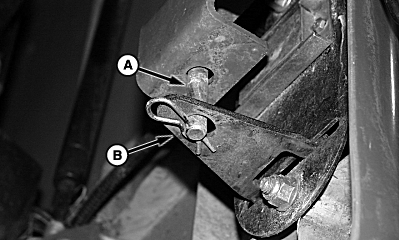

H65931-UN-25JAN01
Bal, mellső sarok

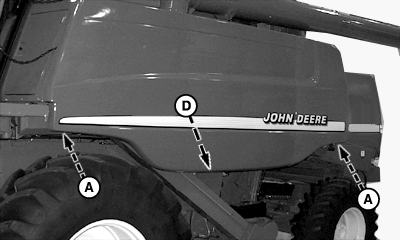

H68542-UN-06JUN01
Bal oldali ajtószárny

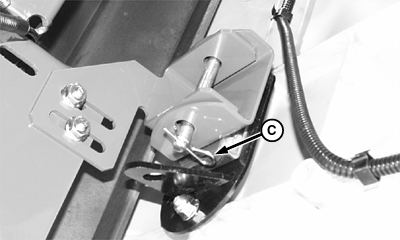

H64206-UN-12JUN00
A - Csap
B - Zárólap
C - Biztosító csap
D - Zár gomb
A bal ajtót ki lehet nyitni, ha kiveszi a rugós csapot, és az (A) csapot a (B) zárólapból. Tegye vissza a (C) rugós csapot a rögzítő csapba. Fordítsa a (D) gombot jobbra, és megemelve húzza kifelé az ajtószárnyat.

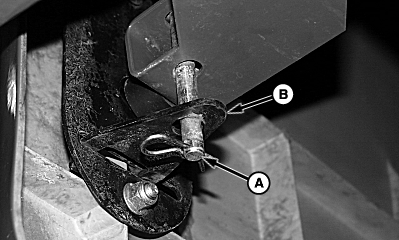

H65929-UN-25JAN01

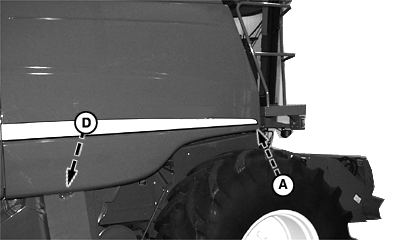

H68543-UN-06JUN01
Jobb oldali ajtószárny

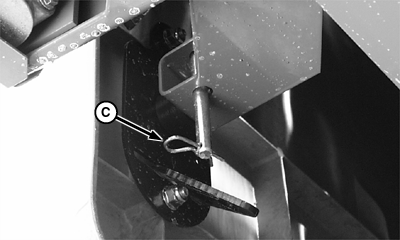

H64207-UN-12JUN00
A - Csap
B - Zárólap
C - Biztosító csap
D - Zár gomb
A jobb oldali ajtót ki lehet nyitni, ha kiveszi a rugós biztosító csapot, és az (A) csapot a (B) zárólapból. Tegye vissza a (C) rugós csapot a rögzítő csapba. Fordítsa a (D) gombot jobbra, és megemelve húzza kifelé az ajtószárnyat.

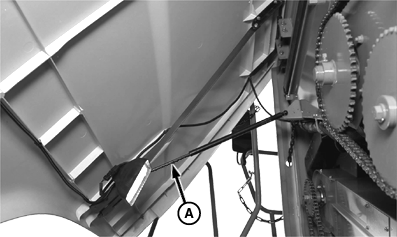

H62860-UN-02MAR00
A - Teleszkóp
FONTOS: A teleszkópba ne fogózkodjon, s ne támaszkodjon rá, illetve ne akasszon rá semmit. A teleszkóp rúd könnyen eldeformálódik, és tönkremehet.
