A tisztítórendszer hajtószíjának cseréje

VIGYÁZAT: A kenés és a karbantartás elvégzéséhez a motort le kell állítani, az indítókulcsot ki kell venni, és a parkféket be kell kapcsolni.

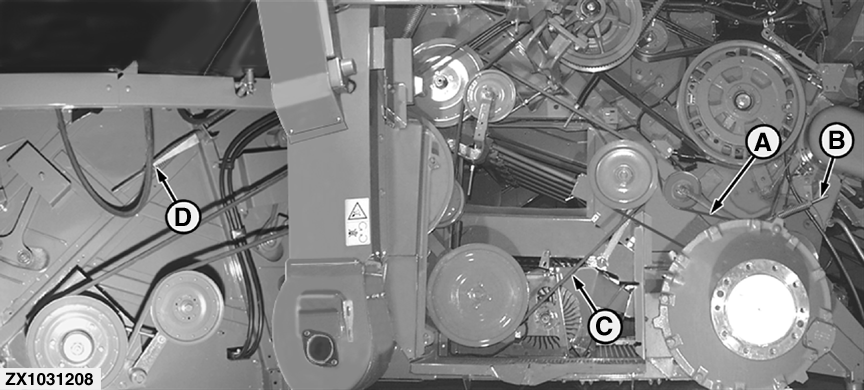

ZX1031208-UN-27OCT02

A - Felső szíj

B - Rugóterhelésű feszítő

C - Alsó szíj

D - Rugóterhelésű feszítő

A felső szíj (A) cseréjéhez lazítsa meg a (B) feszítőt.

Fűzze ki a szíjat a másodlagos előtéttengely, a kalászvisszahordó és a tisztamag felhordó szíja alatt.

Szelje fel az új szíjat, fordított sorrendben (Lásd: Szíj elvezetés diagramm).

Húzza meg a feszítőt, míg az alátét a feszítésmérő végével szintbe nem kerül.

Az alsó szíj (C) cseréjéhez lazítsa meg a (D) feszítőt.

Vegye le a tárcsáról először a felső, majd az alsó szíjat.

Szelje fel az új szíjat, fordított sorrendben (Lásd: Szíj elvezetés diagramm).

Húzza meg a feszítőt, míg az alátét a feszítésmérő végével szintbe nem kerül.

Szerelje vissza a felső szíjat, majd húzza meg a feszítőt.
