Az üzemanyagszűrők le- és felszerelése (9,0 literes motor)

FONTOS: Az üzemanyag előszűrőt és finomszűrőt egyszerre kell cserélni.

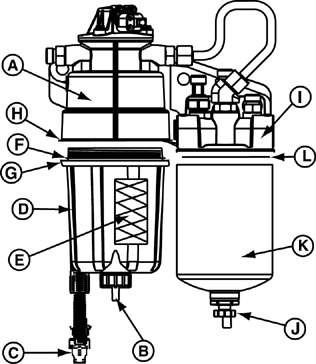

RG14250-UN-06JUN05

Üzemanyag elő- és finomszűrők

A - Előszűrő fedél

B - Leeresztő szelep az előszűrő házon

C - Vízérzékelő szenzor dugója

D - Előszűrő ház

E - Elszűrő betét

F - Tömítés az előszűrőn

G - Perem az előszűrő házon

H - Perem az előszűrő fedélen

I - Üzemanyag finomszűrő fedél

J - Leeresztőszelep az üzemanyag finomszűrőn

K - Üzemanyag finomszűrő

L - Tömítés az üzemanyag finomszűrőn

Az elsődleges üzemanyagszűrő betét leszerelése és felszerelése

1. Gondosan tisztítsa meg az előszűrő fedelet (A), és annak környékét, hogy elkerülje a szennyeződések bekerülését az üzemanyag rendszerbe.

2. A szűrő alatt csatlakoztasson egy üzemanyag leeresztő csövet a leeresztő szelepre (B), és engedje le az üzemanyagot az előszűrő házból (D).

3. Kösse le a dugót (C; a vízérzékelő szenzorról).

4. A leszereléshez forgassa az előszűrő házat (D) balra.

5. Az előszűrő ház leszerelése után, vegye ki az előszűrő betétet (E), ehhez húzza ki azt az előszűrő fedélből (A) alulról.

6. Vizsgálja meg az előszűrő fedél tömítés felületét. Tisztítsa meg, ha szükséges.

7. FONTOS: Soha ne öntsön üzemanyagot a szűrőbe. Ekkor ugyanis szennyeződés kerülhet be az üzemanyag rendszerbe.

   Tegyen fel egy új tömítést az előszűrő házra.

8. Kenje be üzemanyaggal az előszűrő tömítését.

9. Tegye be az előszűrő betétet a házba, úgy hogy a lábak illeszkedjenek a ház aljánál.

10. Csavarja be a házat az előszűrő fedélbe (forgassa jobbra). Húzza meg a poharat (G) addig, amíg az éppen hozzá nem ér a házhoz (H), majd húzza meg 14 Nm (120 lb-in) nyomatékkal.

11. Csatlakoztassa a dugót a vízérzékelő szenzorra.

A másodlagos üzemanyagszűrő kiszerelése és beszerelése

RG14250-UN-06JUN05

Üzemanyag elő- és finomszűrők

A - Előszűrő fedél

B - Leeresztő szelep az előszűrő házon

C - Vízérzékelő szenzor dugója

D - Előszűrő ház

E - Elszűrő betét

F - Tömítés az előszűrőn

G - Perem az előszűrő házon

H - Perem az előszűrő fedélen

I - Üzemanyag finomszűrő fedél

J - Leeresztőszelep az üzemanyag finomszűrőn

K - Üzemanyag finomszűrő

L - Tömítés az üzemanyag finomszűrőn

1. Gondosan tisztítsa meg a szűrő fedelet (I), és annak környékét, hogy elkerülje a szennyeződések bekerülését az üzemanyag rendszerbe.

2. A szűrő alatt csatlakoztasson egy üzemanyag leeresztő csövet a leeresztő szelepre (J), és engedje le az üzemanyagot a szűrőből.

3. A leszereléshez forgassa a szűrőt (K) balra.

4. Vizsgálja meg a finomszűrő fedél tömítés felületét. Tisztítsa meg, ha szükséges.

5. Tegyen be új üzemanyagszűrő leeresztő szelepet és húzza meg azt 3,4 - 4 Nm (30 - 35 lb-in) nyomatékkal.

6. Tegyen fel új tömítést (L) a szűrőre.

7. Kenje be a tömítést gázolajjal.

8. FONTOS: Soha ne öntsön üzemanyagot a szűrőbe. Ekkor ugyanis szennyeződés kerülhet be az üzemanyag rendszerbe.

   Csavarja fel a szűrőt a szűrő fedélbe. Csak annyira húzza meg az üzemanyagszűrőt, hogy felütközzön a finomszűrő fedélen (I).

9. Ezután húzza meg további 1/2 - 3/4 fordulattal.

MEGJEGYZÉS: A motor beindítása előtt adja RÁ a gyújtást 60 másodpercre, hogy az üzemanyag rendszer feltöltődjön.
