Leválasztó rotor hajtás

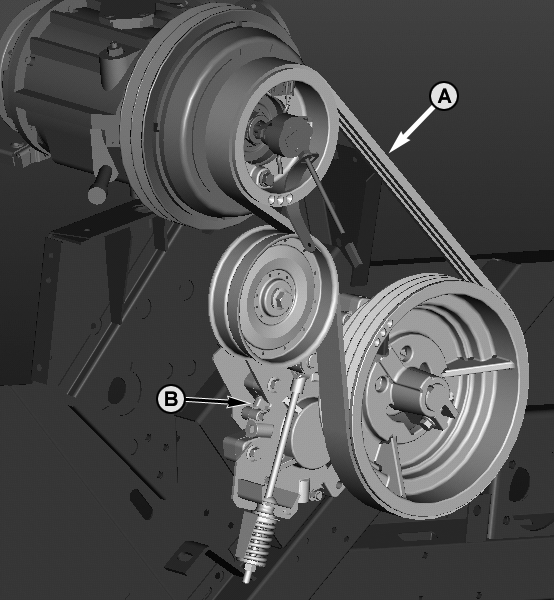

ZX1037788-UN-07MAY07

A leválasztó rotor áttétel tengelyét az elsődleges előtéttengely hajtja egy többsoros ékszíj (A) segítségével.

A felső továbbítású útóverő hajtása a fordító hajtóművön (B) keresztül történik.

Egy második többsoros ékszíj hajtja a leválasztó rotort. Két külön áttétel biztosítja a leválasztó rotor gyors vagy lassú forgását.
