A terelőlemez bordáinak beállítása

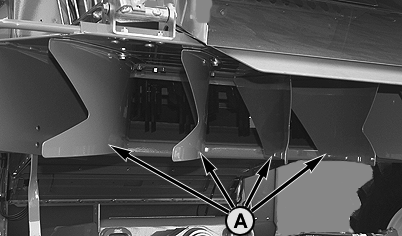

ZX1037790-UN-02JUL07

A - Szalmaszecskázó terelőlapát

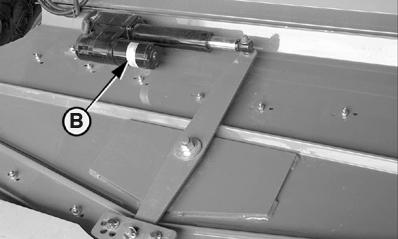

ZX1034877-UN-06OCT04

B - Elektromos motor

A szecskázó terelőbordái balra és jobbra egy elektromos motor (B) segítségével állíthatók. Az állítást a fülkéből lehet elvégezni.

ZX1034878-UN-06OCT04

C - Bolygókerék hordozó

D - Tartó

A képzendő rend szélességének a vágóasztal szélességgel történő összehangolása érdekében a terelőbordák (A) alap beállítása oldalirányban változtatható.

ZX1034892-UN-11OCT04

1 - Helyzet 22’ méretű vágóasztalhoz

2 - Helyzet 25’ méretű vágóasztalhoz

3 - Helyzet 30’ méretű vágóasztalhoz

Ehhez mozdítsa a tartó csapjait (C) jobbra vagy balra ahhoz a furathoz (D), amelyik közelebb van.
