Cséplődobhajtás fordulatcsökkentő hajtóművel (opció)
Magasabb fordulatszám-tartomány (475 - 1030/perc)
VIGYÁZAT: Állítsa le a motort, kapcsolja be a parkféket és vegye ki a kulcsot.

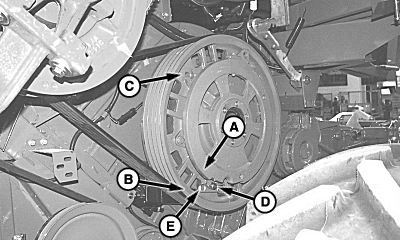

H69341-UN-18JUL01

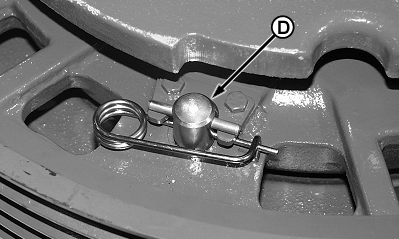

ZX1034852-UN-29SEP04
A - Keréktárcsa
B - Szíjtárcsa
C - Öntvénytárcsa
D - Csap
E - Sasszeg
Állítsa vonalba a kerék (A) hornyolt részét a (B) tárcsa három furatának egyikével.Tegye be a csapot (D) az öntvény furatába, majd biztosítsa sasszeggel (E).
Alacsonyabb fordulatszám-tartomány (240 - 510/perc)

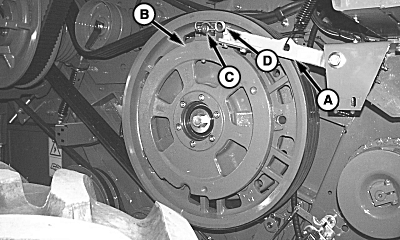

H69342-UN-18JUL01
A - Kar
B - Fül
C - Csap
D - Sasszeg
Húzza le a kart (A) úgy, hogy a tárcsán lévő füllel (B) egy vonalba essen.Tegye be a csapot (C) és rögzítse sasszeggel (D).
ZX08994,00001E9-35-20040302 |
