CommandCenter kijelző figyelmeztető jelzések

H86093-UN-10JAN07

H86091-UN-24AUG06

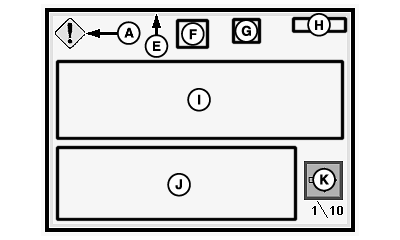

A - Veszélyt jelző ikon és szín

B - Piros fény

C - Sárga fény

D - Szürke fény

E - Határoló szín (a riasztás szintjétől függ)

F - Hibajelző szimbólum (opció)

G - Vezérlőegység azonosító

H - Rendszer paraméter azonosító (SPN) és hibamód indikátor (FMI)

I - Hibaleírás

J - Javasolt megoldások

K - Nyugtázó gomb

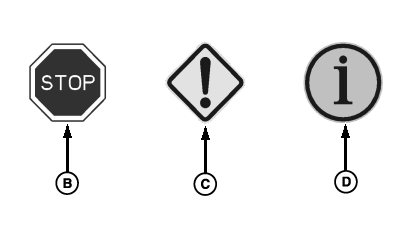

A riasztás veszélyességi foka és színe (A), amit egy ikon (motor leállítás, szerviz figyelmeztetés, információ) és egy szín (piros, sárga, szürke) azonosít.

• Piros fény (B): Állítsa le a motort azonnal és hárítsa el a hibát.
• Sárga fény (C): Keresse meg és javítsa ki a hibát. Ha szükséges állítsa le a motort.
• Szürke fény (D): Tudjon a jelzett funkcióról.

Határoló szín (E): A veszélyességi szintet a határoló vonal színe is jelzi (piros, sárga, szürke).

Hibajelző szimbólum (opció) (F): A hiba ikon annak a rendszernek kapcsán jelenik meg, amelyik létrehozta a hibát.

Vezérlőegység azonosító (G): Egy hárombetűs rövidítés azonosítja a figyelmeztetést adó vezérlőegységet.

Rendszer paraméter azonosító (SPN) és hibamód indikátor (FMI) (H): A diagnosztikai hibakód (DTC) a jobb felső sarokban fog elhelyezkedni.

Figyelmeztetés leírása (I): Egy leírás, ami azonosítja a hiba típusát (például "Alacsony olajnyomás").

Javasolt megoldások (J): Szöveges leírás arra vonatkozik, hogy mi történt, milyen gombokat nyomott meg, és/vagy hogyan orvosolható a hiba.

Nyugtázó gomb (K): Biztosítja a figyelmeztetések vételét, nyugtázását. Egy olyan beavatkozás, amit a kezelő megtehet a figyelmeztetés megjelenésekor (például figyelmen kívül hagyja az érzékelőket). Többszörös hibaképernyők jelenhetnek meg (például: 1/5). Ez azt jelenti, hogy négy másik figyelmeztető képernyő fog megjelenni az első nyugtázása után.
