CommandCenter kijelző

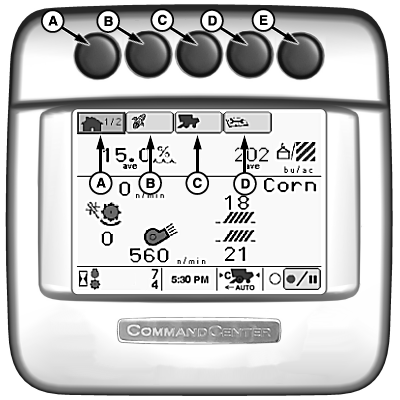

H87480-UN-23APR07

Amikor az információ típusát kiválasztotta, nyomja meg a gombot ismét az elérhető oldalakon történő lapozáshoz.

Ezeknek az oldalaknak a részletes leírására később, ebben a fejezetben kerül sor.

Képernyő navigáció
Gomb	1. oldal	2. oldal	3. oldal	4. oldal	5. oldal
(A) Kiinduló oldal	A Harvest Monitor információk, a növény- és a gépbeállítások megtekintéséhez	A gépbeállítások megtekintéséhez (hat módosítható ablak)
(B) Betakarítási monitor	A hozam és a nedvesség megjelenítéséhez, a vágási szélesség kiválasztásához és változtatásához	Az üzemanyag felhasználás, a terület és távolság, a tömeg és a nedvesség ellenőrzéséhez és nullázásához	A terület összesítések ellenőrzéséhez és változtatásához1	A növényre vonatkozó összesítések ellenőrzéséhez és változtatásához1
(C) Kombájn beállítás	Az érvényes gépbeállítások megváltoztatásához	A növény, a magméret, a gazdaság és a terület kiválasztásához	Az érvényes vágóasztal beállítások kiválasztásához, változtatásához A vágóasztal működési idejének ellenőrzéséhez	A nedvesség-riasztás minimális és maximális értékének, a nedvességkorrekciónak és a terményegységeknek a kiválasztáshoz, változtatáshoz2	A HarvestSmart beállításához (max. betakarítási sebesség, célzott motorfordulat, reakció sebesség, cél nyomás)3
(D) Diagnosztika és kalibráció	Aktív riasztások	Kalibrációk
(E)	Jelenleg nem használt.

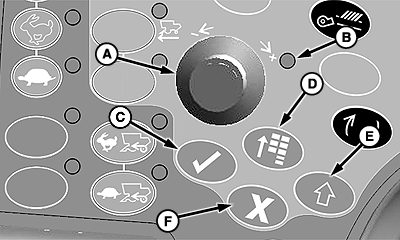

H85905-UN-17NOV06

A - Választógomb

B - Visszajelző lámpa

C - Megerősítő gomb

D - Főmenü gomb

E - Kijelző választó gomb

F - Törlés gomb

• Választó kapcsoló (A): Forgassa a választógombot:
  1. Az aktív oldal rendelkezésre álló elemeinek kiválasztásához
  2. A kiválasztott tétel értékének növeléséhez vagy csökkentéséhez
• Visszajelző lámpa (B): jelzi, hogy egy paraméter kiválasztásra került és a kezelő által módosítható a kívánt érték vagy beállítás.

• Megerősítő gomb (C): Amint a választó gombbal egy rendelkezésre álló elem kiemelésre került a kijelzőn, nyomja meg ezt a gombot:
  1. Az elem kiválasztásához
  2. Az elemen belüli választási lehetőségek közötti váltáshoz
  3. Egy érték beviteléhez/mentéséhez
• Főmenü gomb (D): Nyomja meg a gombot a kijelzőn futó aktív alkalmazásokra történő átváltáshoz. A menü paraméterei vagy alkalmazásai:
  • Kombájn
  • Fedélzeti diagnosztikai eszköz (OBDT)
  • Kijelző beállítások
• MEGJEGYZÉS: A kijelzőválasztó kapcsolót aktiválni kell a CommandCenter és a GreenStar kijelző (ha van a gépen) közötti váltáshoz; keresse John Deere képviselőjét a további információkért.
  Kijelzőválasztó kapcsoló (E): Nyomja meg a gombot, hogy átváltson a CommandCenter kijelzőn vagy a GreenStar kijelzőn (ha van) történő navigációhoz.

• Törlés gomb (F): Nyomja meg a gombot az érvényes kiválasztás törléséhez.
