Beállítási oldalak

H86251-UN-21AUG07

H86252-UN-22AUG07

MEGJEGYZÉS: Ha nincs HarvestSmart terhelés szabályozás beépítve, csak 4. oldal jelenik meg. Ha van HarvestSmart terhelés szabályozás beépítve, az 5. oldal is megjelenik.

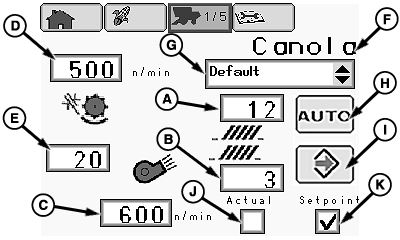

A 1. oldal az 5-ből

Gép beállítások:

• Automatikus kombájn beállítás (ACA) (számérték bevitel)
  • Törekrosta helyzet (A)
  • Magrosta helyzet (B)
  • Ventilátor fordulat (C)
  • Cséplődob fordulat (D)
  • Cséplőhézag (E)
  • Növény (csak a láthatók) (F)

• Növény paraméterek (G)
  • Alapbeállítás
  • Száraz (alapbeállítás)
  • Nedves (alapbeállítás)
  • Új
  • Kitisztítás

• Auto ikon (H) - A kezelő által kiválasztott gépbeállítások automatikusan el fogják végezni a CommandCenter kijelző által mutatott beállításokat.
• Mentés ikon (I) - Lehetővé teszi a kezelő számára a saját gépbeállítások elmentését.MEGJEGYZÉS: A gépbeállítások személyre szabása nem fogja felülírni a gyári beállításokat.

• Aktuális mező (J) - Ha kijelöli, az automatikus beállítások nem fognak működni. Biztosítja a kezelő számára, hogy egyenként megváltoztassa a beállításokat ahelyett, hogy a gép automatikusan elvégezne minden beállítást ismét.
• Beállítási pont mező (J) - Ha kijelöli, az automatikus beállítások aktívak lesznek. Biztosítja a kezelő számára, hogy megváltoztassa a beállításokat, és biztosítja, hogy a gép automatikusan elvégezze ezeket a beállításokat.

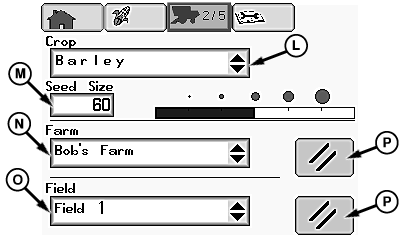

A 2. oldal az 5-ből

• Növény (L)
  • Rögzített lista
• Szemveszteség
  • Magméret (M)
• Gazdaság (N)
  • Betűk és számadatok bevitele
  • Törlés ikon (P)
• Tábla (O)
  • Betűk és számadatok bevitele
  • Törlés ikon (P)

H86253-UN-21AUG07

H86254-UN-21AUG07

H86255-UN-22AUG07

A 3. oldal az 5-ből

• Kukorica adapter (A)
  • A vágóasztal típusa (automatikus felismerés)
  • Összes sor (sorok száma a típus alapján, szám bevitel) (B)
  • Sortávolság (C)
  • Sorváltás (csökkentés a levágott sorokkal) (D)
  • Az adatrögzítés leállítási magassága (magasságbeállítás az adatrögzítés be- és kikapcsolásához) (E)

• Behordó heveder, vágóasztal, hevederes felszedő (F)
  • A vágóasztal típusa (automatikus felismerés)
  • Minimális motollafordulat vagy hevederes felszedő fordulat (G)
  • Teljes szélesség (teljes szélesség a típus alapján, szám bevitel) (H)
  • A szélesség megváltoztatása (a vágási szélesség csökkentése) (I)
  • Az adatrögzítés leállítási magassága (magasságbeállítás az adatrögzítés be- és kikapcsolásához) (J)

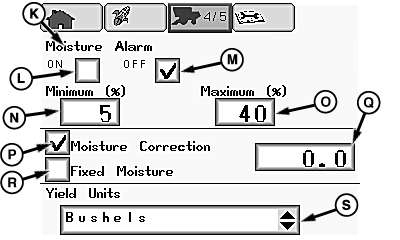

A 4. oldal az 5-ből

MEGJEGYZÉS: Az oldal akkor jelenik meg, ha van a gépen nedvességmérő.

• Nedvesség riasztás (K)
  • BE (L)
  • KI (M)
  • Minimum riasztás (1 - 50%) (N)
  • Maximum riasztás (1 - 60%) (O)

• Nedvesség korrekció (-25,0-tól 25,0-ig; 0,1-es lépésekben) (P)
  • Manuális eltolás beállítás (Q)
  • Rögzített nedvesség (R)

• Terméshozam mértékegysége (S)
  • Rögzített lista

H87297-UN-22AUG07

H87298-UN-22AUG07

H86256-UN-22AUG07

A 5. oldal a 5-ből

Harvest Smart terhelés szabályozás (opció):

• Az érvényes üzemmód
  • KI (A)
  • Smart (B)
  • Kapacitás (C)
• Max. betakarítási sebesség (2,0 - 14,0 km/óra) (1,2 - 8,6 mph); 0,1 km/óra (0,6 mph) lépésekben (D)
• Célzott motorfordulat (2350 - 2560 f/perc¹, 2150 - 2350 f/perc², 10 f/perc lépésekben) (E)
• Beavatkozás (1 - 100, növelés 1-esével) (F)
• Cél nyomás (30 - 100, növelés 1-esével) (G)
