A szalmaszecskázó terelőlemezének beállítása

ZX1034867-UN-08OCT04

ZX1034893-UN-11OCT04

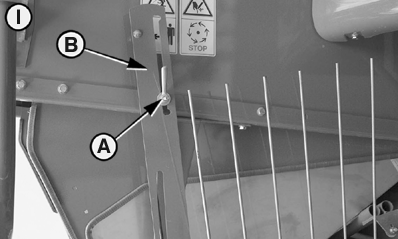

A - Kézi anya

B - Tartókar

I - Szecskázási helyzet

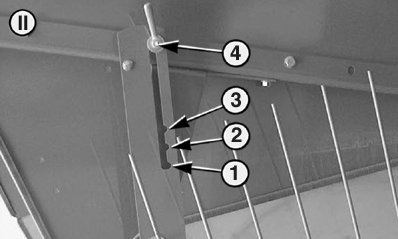

II - Extrém körülmények közötti rendrakás helyzete

1 - A terelőlemez lehető legmagasabb beállítása

2 - A terelőlemez középső beállítási helyzete

3 - A terelőlemez alsó beállítási helyzete

4 - A terelőlemez helyzete extrém körülmények közötti rendrakáskor

A szecskázó terelőlemezének magasság-állításához lazítsa meg a kézi anyát (A) mindkét oldalon, majd mozdítsa a lemezt a kívánt magasságba.

Normál szecskázáshoz a terelőlemez 2-es helyzetbe történő állítása javasolt.

Az extrém körülmények melletti rendrakáshoz a terelőlemezt nagyon alacsonyra (a 4-es helyzetbe) lehet állítani: ez biztosítja a szalmacsúszda nagyobb szögállását.

MEGJEGYZÉS: A szecskázó terelőlemezének 4-es helyzetbe állítása határozottan le fogja szűkíteni a képződő rend szélességét.
