Az ujjas magleválasztó egység kigördítése a kombájnból

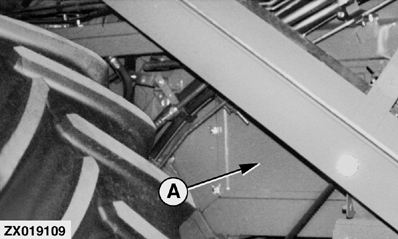

ZX019109-UN-11DEC99

A - Oldalfedél

Vegye le a szerelőnyílást (A) jobb és bal oldalon.

A mellső rögzítő csavarok kiszerelése

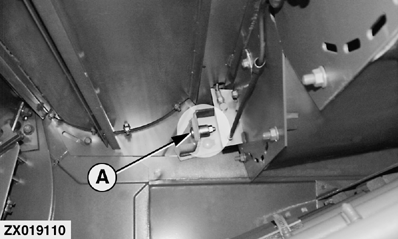

ZX019110-UN-02DEC99

Vegye ki a csavarokat (A) és a távtartókat.

FONTOS: A szerviz után a csavarokat (A) húzza meg az előírt nyomatékkal.

Részegység	Méret	Specifikáció
Csavarok (A)	Meghúzási nyomaték	77 Nm (57 lb-ft)

A szerelőpanelek kinyitása

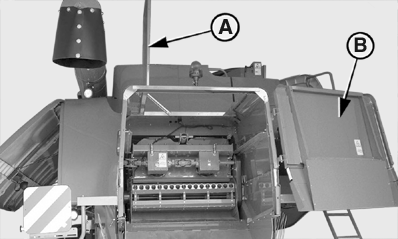

ZX1034871-UN-04OCT04

A - Felső szerelőpanel

B - Hátsó szerelőpanel

Felül, emelje fel a szerelőajtót (A), és biztosítsa rögzítőpánttal.

Hajtsa ki a szerelőpanelt (B).

Állítsa a szalmaszecskázó karját rendrerakás állásba.

A fogaskerékszekrény hajtásának lekötése

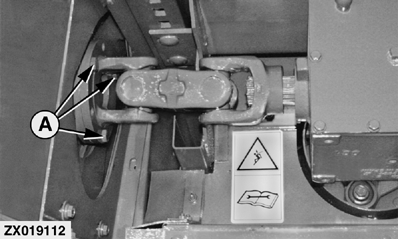

ZX019112-UN-02DEC99

Távolítsa el a csavarokat (A). Csúsztassa el a kardáncsuklót az egyik oldalra.

A hátsó rögzítő csavarok kiszerelése

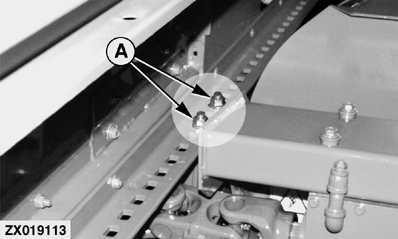

ZX019113-UN-02DEC99

Mindkét oldalon vegye ki a csavarokat (A).

FONTOS: A szerviz után a csavarokat (A) húzza meg az előírt nyomatékkal.

Részegység	Méret	Specifikáció
Csavarok (A)	Meghúzási nyomaték	190 Nm (140 lb-ft)

A szenzor lekötése

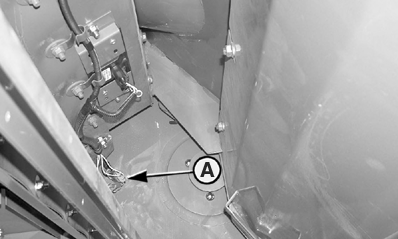

ZX1034872-UN-04OCT04

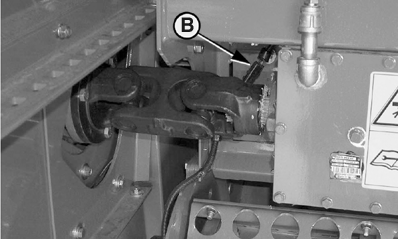

ZX1034873-UN-04OCT04

A - Csatlakozó, szemveszteség érzékelők

B - Csatlakozó, fordulatszám érzékelő

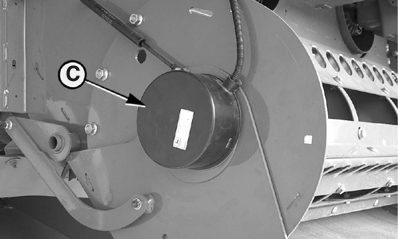

ZX1034876-UN-04OCT04

Vegye le a szenzor fedelét (C).

A köztes panel kihúzása

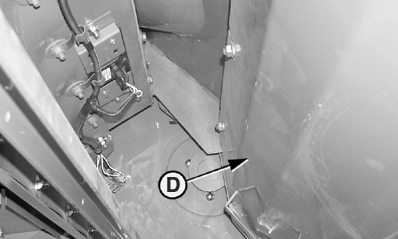

ZX1034869-UN-04OCT04

Vegye ki a köztes panelt (D).

Az ujjas magleválasztó egység kigördítése a kombájnból

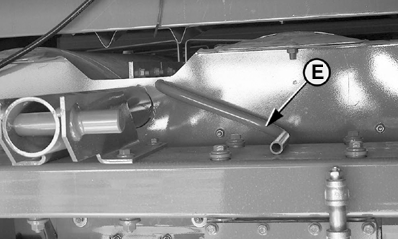

ZX1034874-UN-04OCT04

E - Forgatókar

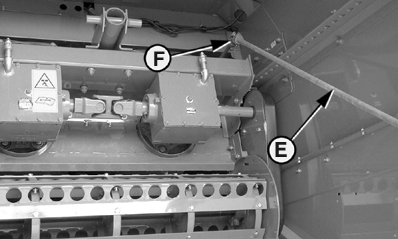

ZX1034875-UN-04OCT04

E - Forgatókar

F - Csap

Kösse a forgatókart (E) a csaphoz (F), majd a kar forgatásával gördítse ki az ujjas magleválasztót amennyire csak lehet.

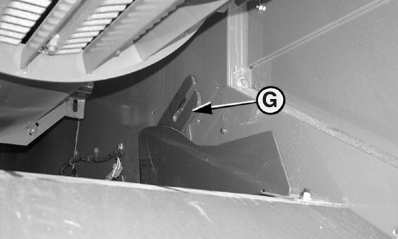

ZX1034885-UN-06OCT04

G - Villa

MEGJEGYZÉS: Az ujjas magleválasztó visszaszerelésekor ügyeljen rá, hogy a szalmaszecskázó terelőlapátjainak állítására szolgáló csap pontosan illeszkedjen az emelőkar végén lévő villába (G).
