Belépés a Diagnosztikai hibakódok menübe
H86133-UN-17NOV06

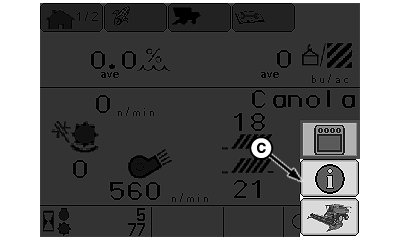

H86257-UN-10JAN07
A - Főmenü gomb
B - Választógomb
C - Üzenetközpont ikon
D - Megerősítő gomb
Nyomja meg a főmenü gombot (A) és forgassa a választógombot (B) addig, amíg az üzenetközpont ikon (C) lesz kiemelve.Nyomja meg a megerősítő gombot (D).
H86265-UN-10JAN07
A - Diagnosztikai hibakódok ikon
Forgassa a választógombot addig, amíg a diagnosztikai hibakódok ikon (A) kiemelésre nem kerül, majd nyomja meg a megerősítő gombot.MEGJEGYZÉS: A diagnosztikai hibakódok elérésének a másik módja az összes megjelenítése menü (D). Forgassa a választógombot addig, amíg az összes megjelenítése menü kiemelésre nem kerül, majd nyomja meg a megerősítő gombot. Ez kijelzi az összes vezérlőegység mindegyik hibakódját.

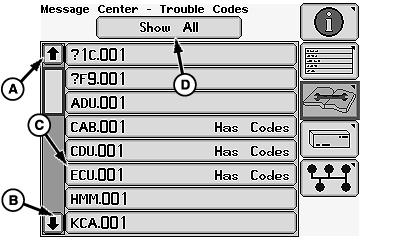

H86262-UN-10JAN07
A - Felfelé nyíl gomb
B - Lefelé nyíl gomb
C - Vezérlőegység
D - Összes megjelenítése menü
Forgassa a választógombot addig, amíg a felfelé mutató (A) vagy a lefelé mutató (B) nyíl nem kerül kiemelésre, majd nyomja meg a megerősítő gombot a vezérlőegységekk listájának legördítéséhez.Forgassa a választógombot addig, amíg a kívánt vezérlőegység (C) kiemelésre nem kerül, majd nyomja meg a jóváhagyás gombot.
MEGJEGYZÉS: A választógomb forgatásával lehet a hibakódokat végignézni, ha egyidőben több hibakód jelenik meg.

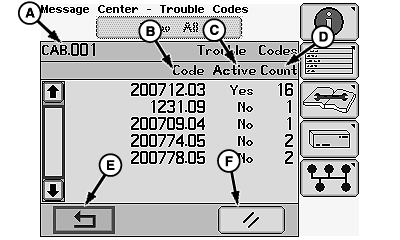

H86263-UN-10JAN07
Egy kiválasztott vezérlőegység hibakódjai
H86264-UN-28FEB07
Az összes vezérlőegység hibakódja
A - Vezérlőegység
B - Diagnosztikai hibakód
C - Aktív (igen/nem)
D - Előfordulás
E - Visszatérés nyíl ikonja
F - Törlés ikonja
A képernyő a következőt fogja kijelezni:- Vezérlőegység (A)
- Hibakód (B)
- Aktív (igen/nem) (C)
- Előfordulási szám (D)
Az előző képernyőre történő visszatéréshez forgassa a választógombot addig, amíg a visszatérés ikonja (E), vagy amíg a törlés ikonja (F) kiemelésre nem kerül, majd nyomja meg a megerősítés gombot.
H86133-UN-17NOV06
H86236-UN-10JAN07
A - Főmenü gomb
B - Választógomb
C - Kombájn főmenü ikon
D - Megerősítő gomb
Nyomja meg a főmenü gombot (A) és forgassa a választó kapcsolót (B) addig, amíg a kombájn főmenü ikonja (C) nem lesz kiemelve.Nyomja meg a megerősítő gombot (D) a kezdő oldalra történő visszatéréshez.
ZX08994,000027E-35-20080201 |
