A HeaderTrak vezérlőrendszer leírása

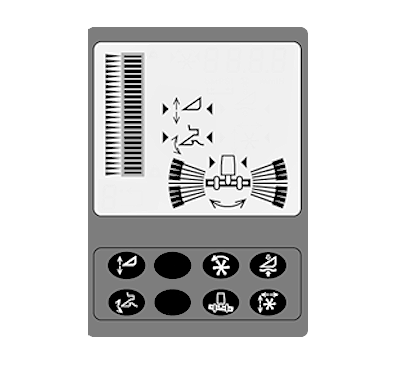

H86522
H86522-UN-13DEC06

A HEADERTRAK rendszer kompenzálja a talaj egyenetlenségeit, és vezérli a vágóasztal vízszintes és függőleges pozícióját.

MEGJEGYZÉS: Kézi vezérléssel az automata üzemmódokat felül lehet bírálni.

Rendszer követelmények:

  • A közúti biztonsági kapcsoló szántóföldi állásban van.
  • A motor jár.
  • A vágóasztal hajtás bekapcsolva.
  • A kívánt vágóasztal-vezérlési mód aktív.

A harántbillentés beállítása—Két üzemmód

  • Kézi állítás — a hidraulika elemek működtetése közvetlenül a többfunkciós menesztőkar segítségével történik.
  • Automata állítás — a vágóasztal talajhoz viszonyított párhuzamosságának beállítása a vágóasztal végein lévő érzékelők segítségével történik. Így lesz biztosítva, hogy a vágóasztal mindkét vége egyenlő távolságra legyen a talajtól.

Vágóasztal magasság-állítás—Négy üzemmód

  • Kézi állítás — a hidraulika elemek működtetése közvetlenül a többfunkciós menesztőkar segítségével történik.
  • Visszaállás vágási magasságra — a vágóasztal a ferdefelhordó működési tartományában bármelyik helyzetébe állítható.
  • Tarlómagasság-érzékelés — a vágóasztal magasságát a vágóasztalhoz rögzített magasság csúszóérzékelők határozzák meg. Ez biztosítja, hogy a vágóasztal vágási magasság állandó legyen egyenetlen talajon is.
  • Vágóasztal talajnyomás (úszás) — a gép állandó vágóasztal-nyomást biztosít a talajjal való érintkezés során.

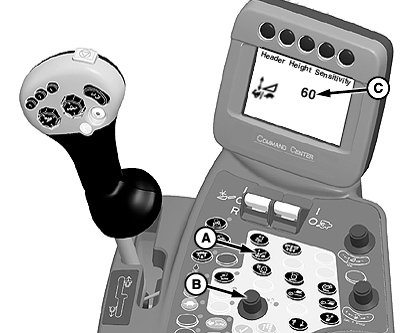

H86523
H86523-UN-30JUL07

A - A reakcióidő és a ferdefelhordó érzékenység kapcsoló

B - Választógomb

C - Érzékenység beállítások

Tarlómagasság érzékelés és vágóasztal talajnyomás érzékenység (automata funkciók) vezérli a ferdefelhordó elmozdulásának reakcióját automata érzékelés és automata úszás üzemmódokban.

Folyamat:

MEGJEGYZÉS: Nyomja meg a ferdefelhordó arány és érzékenység-állító kapcsolót kétszer az érzékenység beállításához (C).

Az érzékenység beállítása a CommandCenter kijelzőn jelenik meg. A beállítás 0 - 100 közötti értékre lehetséges.

Nyomja meg a ferdefelhordó arány és érzékenység-állító kapcsolóját (A) kétszer és használja a választógombot (B) annak a sebességnek a beállításához, amellyel a vágóasztal követi a talajfelszín változását.

Forgassa a választó kapcsolót az óramutató járásának irányába az arány/érzékenység válaszértékének növeléséhez, vagy az óramutató járásával ellentétes irányba az arány/érzékenység értékének csökkentéséhez.

H86524
H86524-UN-30JUL07

A - A reakcióidő és a ferdefelhordó érzékenység kapcsoló

B - Választógomb

C - Arány beállítások

A kézi emelés-süllyesztés sebessége (kézi funkciók) vezérli a vágóasztal emelésének és süllyesztésének sebességét kézi üzemmódban, vagy az automatikus magasság-visszaállás üzemmódban.

Folyamat:

MEGJEGYZÉS: Nyomja meg a ferdefelhordó arány és érzékenység-állító kapcsolóját egyszer az arány beállításához (C).

Az arány beállítása a CommandCenter kijelzőn jelenik meg. A beállítás 0 - 100 közötti értékre lehetséges.

Nyomja meg a ferdefelhordó arány és érzékenység-állító kapcsolóját (A) egyszer és használja a választó kapcsolót (B) annak az aránynak a beállításához, amellyel a vágóasztal emelése és süllyesztése követi a változásokat.

Forgassa a választó kapcsolót az óramutató járásának irányába az arány/érzékenység válaszértékének növeléséhez, vagy az óramutató járásával ellentétes irányba az arány/érzékenység értékének csökkentéséhez.

ZX08994,000035D-35-20080618
