Visszaállás vágási magasságra

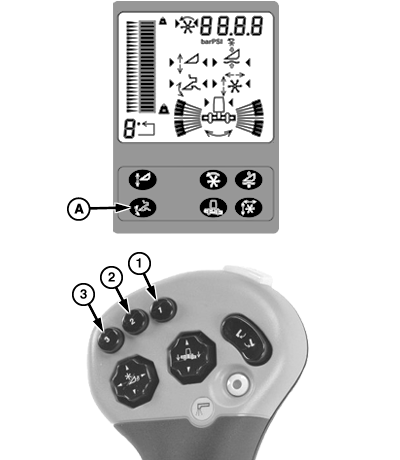

H86495-UN-01DEC06

A - Visszaállás vágási magasságra gomb

A rendszert minden adapterhez és vágóasztalhoz be kell kalibrálni, amit a kombájn használ (nézze meg a Kalibrálási eljárások fejezetet).

A többfunkciós vezérlőkaron lévő 1-es, 2-es és 3-as működtető gombokkal három különböző, programozható magasságot lehet kiválasztani.

MEGJEGYZÉS: Ha a visszaállás vágási magasságra és a tarlómagasság-érzékelés egyaránt be van kapcsolva, az 1-es gomb fogja a vágási magasságra való visszaállást működtetni, a 2-es és a 3-as gomb pedig a tarlómagasság-érzékelés aktiválására szolgál.

Folyamat:

A rendszer aktív, ha:

• A megfelelően felszerelt vágóasztal csatlakoztatva van a géphez.
• A motor jár.
• A közúti biztonsági kapcsoló szántóföldi állásban van.
• A visszaállás vágási magasságra rendszer engedélyezve van.
• A vágóasztal hajtás bekapcsolva.

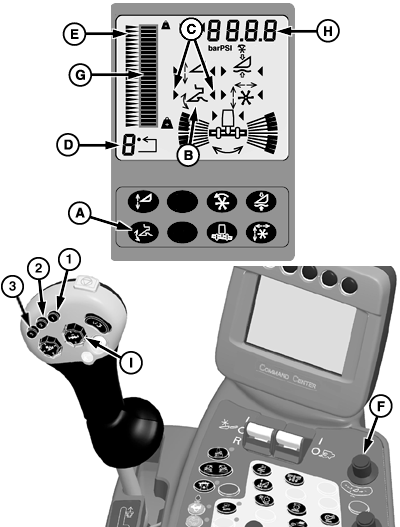

H86496-UN-13MAR07

A - Visszaállás vágási magasságra gomb

B - Visszaállás vágási magasságra ikon

C - Rendszer működtető nyilak

D - A működtető gomb száma

E - Beállított magasság

F - Vágási magasság-vezérlő forgókapcsoló

G - Oszlopgrafikon

H - Számkijelző

I - Vágóasztal emel/süllyeszt kapcsoló

Aktiválja a visszaállás a vágási magasságra funkciót a többfunkciós menesztőkaron lévő 1-es, 2-es vagy 3-as működtető gomb megnyomásával. A rendszer működését jelző nyilak (C) jelennek meg, a rendszer aktív állapotát jelezve.

A működtető gomb száma (D) a kijelző bal alsó sarkában mutatja, hogy melyik működtető gomb lett megnyomva.

A működtető gombokhoz tartozó beállítási magasság (E) megváltoztatásához nyomja meg a kívánt működtető gombot, majd a vágóasztalmagasság-vezérlő forgókapcsoló (F) segítségével állítsa be a magasságot.

Forgassa a vágóasztalmagasság-vezérlő forgókapcsolót a plusz (+) jel irányába a vágóasztal emelése és a beállítási érték növelése érdekében, vagy a mínusz (-) jel irányába a vágóasztal süllyesztése és a beállítási érték csökkentése érdekében.

Az oszlopgrafikon (G) és a számkijelző (H) a vágóasztal helyzetét mutatja a ferdefelhordóra szerelt, a vágási magasságot jelző érzékelő jele alapján.

Az asztal magasságát az emelő-süllyesztő kapcsolóval (I) állítva, vagy az asztalt balra-jobbra billentve a rendszer kikapcsolásra kerül.

Nyomja meg az 1-es, 2-es vagy 3-as működtető gombot a rendszer visszakapcsolásához. A vágóasztal automatikusan az előre beállított magasságra fog beállni.

A rendszert az (A) kapcsoló megnyomásával lehet kikapcsolni.
