Tarlómagasság-érzékelés—HydraFlex vágóasztalok
H86499-UN-13DEC06
A - A tarlómagasság érzékelés nyomógombja
A tarlómagasság-érzékelés - HydraFlex lehetővé teszi a kezelő számára a vágóasztal talajnyomásának beállítását. A HydraFlex a vágási magasság-vezérléssel együtt biztosítja az asztalnak a talajhoz viszonyított helyzetét, a talaj felszín követését és az automatikusan visszaállást erre a a pozícióra. A HydraFlex vágóasztalok egy, a vágóasztal jobb oldalára szerelt érzékelőt használnak annak a hidraulikus nyomásnak a mérésére, ami tartja a vágóasztalt.MEGJEGYZÉS: A HydraFlex nem vezérli a talajhoz viszonyított vágási magasságot. Ez egy automatikus, a magasság érzékelés által vezérelt rendszer és nem állítható a vágási magasság-vezérlő forgókapcsolóval, ha a HydraFlex rendszer működik.
A rendszert minden adapterhez és vágóasztalhoz be kell kalibrálni, amit a kombájn használ (nézze meg a Kalibrálási eljárások fejezetet).
A többfunkciós vezérlőkaron lévő 1-es, 2-es és 3-as működtető gombokkal három különböző, programozható HydraFlex nyomást lehet kiválasztani.
MEGJEGYZÉS: Ha a visszaállás vágási magasságra és a tarlómagasság-érzékelés egyaránt be van kapcsolva, az 1-es gomb fogja a vágási magasságra való visszaállást működtetni, a 2-es és a 3-as gomb pedig a tarlómagasság-érzékelés aktiválására szolgál.
Folyamat:
A rendszer aktív, ha:
- A megfelelően felszerelt vágóasztal csatlakoztatva van a géphez.
- A motor jár.
- A közúti biztonsági kapcsoló szántóföldi állásban van.
- A tarlómagasság érzékelés rendszere engedélyezve van.
- A vágóasztal hajtás bekapcsolva.

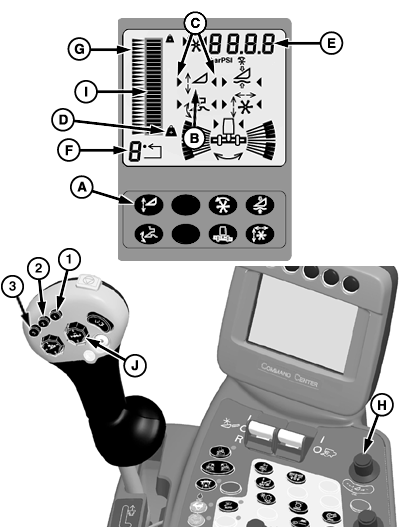

H86502-UN-13DEC06
A - A tarlómagasság érzékelés nyomógombja
B - Tarlómagasság érzékelés ikon
C - Rendszer működtető nyilak
D - HydraFlex aktív ikon
E - Számkijelző
F - A működtető gomb száma
G - Beállított talajnyomás
H - Vágási magasság-vezérlő forgókapcsoló
I - Oszlopgrafikon
J - Vágóasztal emel/süllyeszt kapcsoló
Nyomja meg a tarlómagasság érzékelés gombját (A) a kijelzőn a rendszer engedélyezéséhez. A (B) ikon fog megjelenni.Aktiválja a tarlómagaság érzékelést és a HydraFlex rendszert a többfunkciós vezérlőkaron lévő 1-es, 2-es vagy a 3-as működtető gomb megnyomásával. A rendszer működését jelző nyilak (C) jelennek meg, a rendszer aktív állapotát jelezve. A tömeg szimbólum (D) és a számkijelző (E) fog megjelenni, jelezve, hogy a HydraFlex nyomás figyelemmel követése zajlik a vágási magasság-érzékelés során.
A működtető gomb száma (F) a kijelző bal alsó sarkában azt mutatja, hogy melyik működtető gomb lett megnyomva.
A működtető gombokhoz tartozó nyomásérték (G) megváltoztatásához nyomja meg a kívánt működtető gombot, majd a vágóasztal magasság-vezérlő forgókapcsoló (H) segítségével állítsa be a nyomást. A beállított nyomás nagyságát az oszlopdiagram bal oldalán egy nyíl jelzi. Az aktuális nyomás a számkijelzőn (E) jelenik meg. Az oszlopdiagram (I) jelzi, az aktuális és a beállított nyomás egymáshoz képesti viszonyát.
MEGJEGYZÉS: A HydraFlex nem tud működni a tarlómagasság-érzékeléstől függetlenül az automatikus üzemmódban. Ezek a rendszerek együttesen vezérlik a vágóasztal talajt terhelő tömegét (talajnyomását) és elmozdulását.
Forgassa a vágóasztalmagasság-vezérlő forgókapcsolót a plusz (+) jel irányába a HydraFlex nyomás és a beállítási érték növelésére, vagy a mínusz (-) jel irányába a HydraFlex nyomás és a beállítási érték csökkentése érdekében.
Az asztal magasságát az emelő-süllyesztő kapcsolóval (J) állítva a rendszer felülbírálatra kerül addig, amíg a kapcsolót el nem engedi. Amint elengedi a kapcsolót, a rendszer visszatér automata üzemmódba. A vágóasztal emelés gombjának (J) használata ideiglenesen ki fogja kapcsolni a rendszert, amíg a vágóasztal süllyesztés gombját nyomja. Amint a gombot megnyomja, a rendszer újra aktív lesz.
Nyomja meg az 1-es, 2-es vagy 3-as működtető gombot, vagy végezze el a vágóasztal kézi úton történő süllyesztését a kapcsolóval (J) a rendszer visszakapcsolásához. A vágóasztal automatikusan az előre beállított nyomásra fog beállni.
A rendszert az (A) kapcsoló megnyomásával lehet kikapcsolni.
