Dial-A-Speed rendszer

H86515
H86515-UN-25JUL07

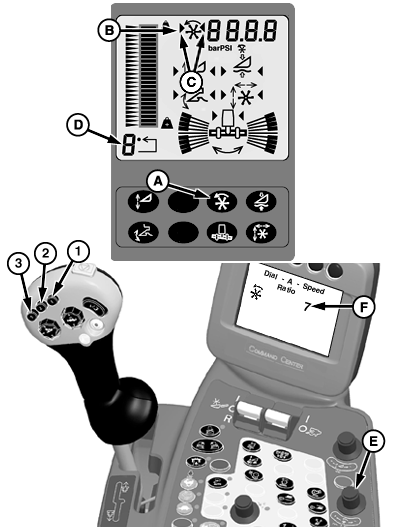

A - Dial-A-Speed gomb

B - Dial-A-Speed ikon

C - Rendszer működtető nyilak

D - A működtető gomb száma

E - Dial-A-Speed forgókapcsoló

F - Számkijelző

A DIAL-A-SPEED motollafordulat-állító rendszer biztosítja a motollafordulat automatikus szabályozását. A működési fordulat egy arányszám a kombájn haladási sebessége és a motolla forgási sebessége között.

Ez a rendszer minden olyan vágóasztalnál működik, amely fel van szerelve a megfelelő motolla fordulatszám szenzorokkal.


Folyamat:

A rendszer aktív, ha:

  • A megfelelően felszerelt vágóasztal csatlakoztatva van a géphez.
  • A motor jár.
  • A közúti biztonsági kapcsoló szántóföldi állásban van.
  • A motolla arány a kijelzőn nem nullára van beállítva.
  • A vágóasztal hajtás bekapcsolva.
  • A Dial-A-Speed rendszer engedélyezve van.
  • A haladási sebesség nagyobb, mint 1 km/óra (0,62 mph)

Nyomja meg a Dial-A-Speed gombot (A) a kijelzőn a rendszer engedélyezéséhez. A (B) ikon fog megjelenni, ha a fenti körülmények biztosítottak.

Aktiválja a Dial-A-Speed rendszert a többfunkciós vezérlőkaron lévő 1-es, 2-es vagy 3-as működtető gomb megnyomásával. A rendszer működését jelző nyilak (C) jelennek meg, a rendszer aktív állapotát jelezve.

A működtető gomb száma (D) a kijelző bal alsó sarkában mutatja, hogy melyik működtető gomb lett megnyomva.

A haladási sebesség és a motolla fordulat aránya a Dial-A-Speed gombbal (E) állítható be. Forgassa a kapcsolót a plusz (+) jel irányába a motolla fordulatának növeléséhez, vagy a mínusz (-) jel irányába a fordulat csökkentéséhez.

A számkijelző (F) a CommandCenter képernyőjén mutatja a választott fordulatarányt. Minél nagyobb a kiválasztott viszonyszám, annál gyorsabb lesz a motolla fordulata a kombájn haladási sebességéhez képest.

A rendszert a Dial-A-Speed gomb (A) megnyomásával, vagy a következők egyikével lehet kikapcsolni:

  • A vágóasztal és a cséplőrendszer kikapcsolva.
  • A gép megáll.
  • A Dial-A-Speed arány nullára állítása a kijelzőn.

A minimális motolla fordulat megváltoztatása

H87625
H87625-UN-13MAR07

H86297
H86297-UN-17NOV06

A - Beállítási oldalak ikon

B - Választógomb

C - "Minimális motollafordulat" mező

D - Jóváhagyás gomb

A beállítási oldalak ikonjából (A) fordítsa a választó kapcsolót (B) addig, amíg a minimális motollafordulat mező (C) kiemelésre nem kerül.

Amikor a kívánt mező kiemelésre kerül, nyomja meg a megerősítés gombját (D).

Fordítsa a választó kapcsolót addig, amíg a kívánt érték meg nem jelenik a mezőben, majd nyomja meg a megerősítő gombot az értékek mentéséhez.

MEGJEGYZÉS: A minimális motollafordulatnak 10/perc és 60/perc között kell lennie.

ZX08994,0000361-35-20080620
