HeaderTrak harántbillentő rendszer

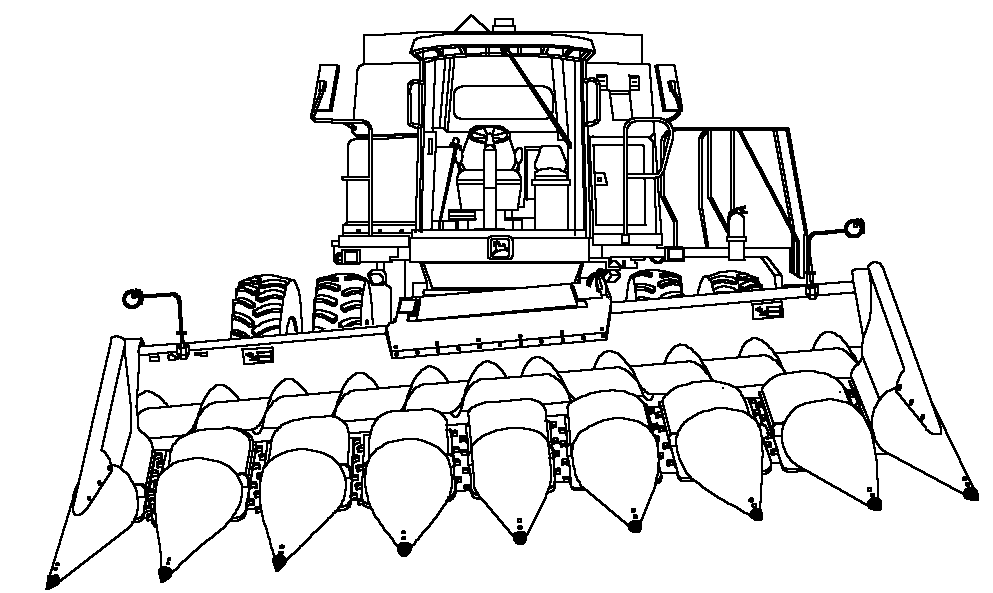

H52277
H52277-UN-04MAR99

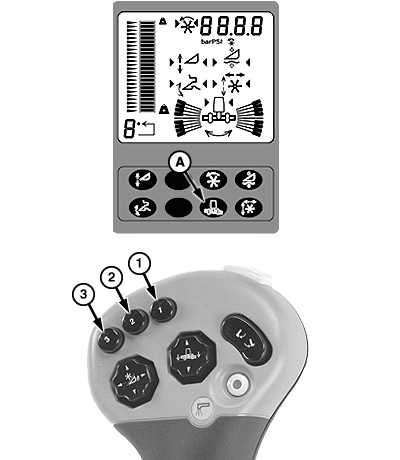

H86516
H86516-UN-13DEC06

A - HeaderTrak harántbillentő gomb

A HeaderTrak egy opcionális rendszer, amely a vágóasztal talajhoz viszonyított helyzetét biztosítja. Érzékelők a vágóasztal mindkét végének talajhoz viszonyított magasságát határozzák meg.

Ha a kombájn fel van szerelve HydraFlex-szel (opció) és tarlómagasság-vezérléssel, akkor a két rendszer együtt dolgozik, így a talajhoz a lehető legközelebb állítják a vágószerkezetet.

A rendszer gyárilag kalibrálva van. Ha további kalibrációra van szükség, nézze meg a Kalibrálási eljárások fejezetet.

A többfunkciós vezérlőkaron lévő 1-es, 2-es és 3-as működtető gombok használhatók a rendszer aktiválásához.

MEGJEGYZÉS: Amikor a HeaderTrak harántbillentés aktív, a rendszer a vágási magasság és a tarlómagasság-érzékeléstől függetlenül dolgozik. A visszaállás vágási magasságra és a tarlómagasság-érzékelés beállításához, lásd a Kalibrálási eljárások című fejezetben.

Amikor a HeaderTrak harántbillentés nem engedélyezett, a vágási magasságra visszatérés és a tarlómagasság-érzékelés még működni fog.


Folyamat:

A rendszer aktív, ha:

  • A megfelelően felszerelt vágóasztal csatlakoztatva van a géphez.
  • A motor jár.
  • A közúti biztonsági kapcsoló szántóföldi állásban van.
  • A vágóasztal kalibrálva van.
  • A vágóasztal hajtás bekapcsolva.
  • A HeaderTrak harántbillentő rendszer engedélyezve van.

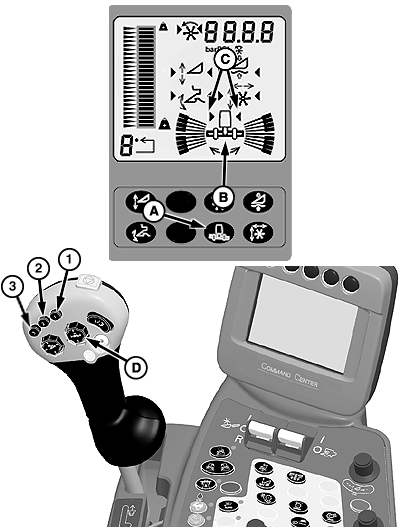

H86517
H86517-UN-13DEC06

A - HeaderTrak harántbillentő gomb

B - HeaderTrak harántbillentés ikon

C - Rendszer működtető nyilak

D - HeaderTrak harántbillentés kapcsoló

Nyomja meg a HeaderTrak harántbillentés gombját (A) a kijelzőn a rendszer engedélyezéséhez. A (B) ikon fog megjelenni, ha a fenti körülmények biztosítottak.

Kapcsolja be a HeaderTrak harántbillentés rendszert a menesztőkaron lévő, 1-es, 2-es vagy 3-as működtető gombok egyikének megnyomásával. A rendszer működését jelző nyilak (C) jelennek meg, a rendszer aktív állapotát jelezve.

MEGJEGYZÉS: Nyomja meg a HeaderTrak harántbillentés kapcsolót (D) a rendszer felülvezérléséhez. Amint elengedi a kapcsolót, a rendszer visszatér automata üzemmódba.

A vágóasztal jobbra billentéséhez nyomja le a kapcsoló jobb oldalát, a vágóasztal balra billentéséhez pedig nyomja le a kapcsoló bal oldalát.

Nyomja meg az 1-es, 2-es vagy 3-as működtető gombot a rendszer visszakapcsolásához.

A rendszert az (A) kapcsoló megnyomásával lehet kikapcsolni.

ZX08994,0000362-35-20080619
