Vágóasztal talajnyomás (úszás) — Merev vágóasztalok

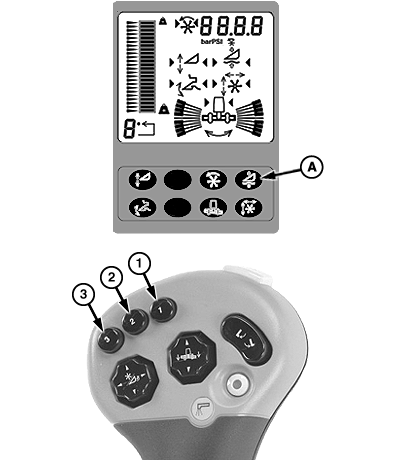

H86518-UN-13DEC06

A - Vágóasztal talajnyomás (úszás) gomb

MEGJEGYZÉS: A táblán haladva egy érzékelő méri a vágóasztalemelő munkahengerek nyomását. A rendszer az emelő munkahengerekben lévő nyomás alapján vezérli ki a vágóasztal emelő és süllyesztő mágnesszelepet. Ez állandó talajnyomást biztosít a vágóasztal számára, a talajfelszín változását követve.

A rendszert minden adapterhez és vágóasztalhoz be kell kalibrálni, amit a kombájn használ (nézze meg a Kalibrálási eljárások fejezetet).

A többfunkciós vezérlőkaron lévő 1-es, 2-es vagy 3-as működtető gombokkal három különböző, programozható nyomást lehet kiválasztani. Az alábbiakban néhány általános üzemmód látható. További jelentős számú kombináció létezik.

Vezérlőrendszerek	Működtető gomb 1	Működtető gomb 2	Működtető gomb 3
Visszaállás vágási magasságra	Visszaállás vágási magasságra
Tarlómagasság érzékelés	Tarlómagasság érzékelés
HydraFlex	HydraFlex
Vágóasztal talajnyomás (úszás)	Vágóasztal talajnyomás (úszás)
Visszaállás vágási magasságra, tarlómagasság érzékelés	Visszaállás vágási magasságra	Tarlómagasság érzékelés
Visszaállás vágási magasságra, tarlómagasság érzékelés HydraFlex-szel	Visszaállás vágási magasságra	Tarlómagasság érzékelés HydraFlex-szel
Visszatérés vágási magasságra, vágóasztal talajnyomás (úszás)	Visszaállás vágási magasságra		Vágóasztal talajnyomás (úszás)
Visszatérés vágási magasságra, tarlómagasság-érzékelés HeaderTrak harántbillentéssel, vágóasztal talajnyomás (úszás)	Visszaállás vágási magasságra	Tarlómagasság-érzékelés HeaderTrak harántbillentéssel	Vágóasztal talajnyomás (úszás)

Folyamat:

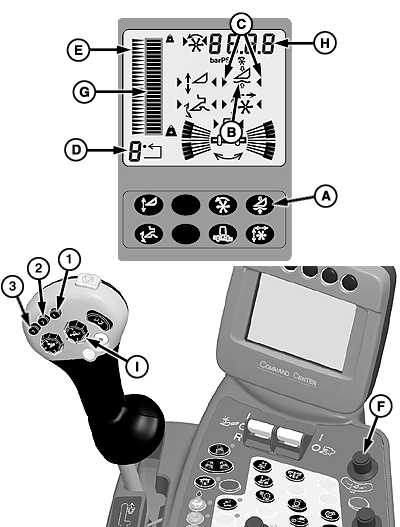

H86519-UN-13DEC06

A - Vágóasztal talajnyomás (úszás) gomb

B - Vágóasztal talajnyomás (úszás) ikon

C - Rendszer működtető nyilak

D - A működtető gomb száma

E - Beállított talajnyomás

F - Vágási magasság-vezérlő forgókapcsoló

G - Oszlopgrafikon

H - Számkijelző

I - Vágóasztal emel/süllyeszt kapcsoló

• A megfelelően felszerelt vágóasztal csatlakoztatva van a géphez.
• A motor jár.
• A közúti biztonsági kapcsoló szántóföldi állásban van.
• A vágóasztal talajnyomás (úszás) üzemmód engedélyezett.
• A vágóasztal hajtás bekapcsolva.

Nyomja meg a vágóasztal talajnyomás (úszás) gombját (A) a kijelzőn a rendszer engedélyezéséhez. A (B) ikon fog megjelenni.

Kapcsolja be a vágóasztal talajnyomást (úszás) a menesztőkaron lévő 1-es, 2-es vagy 3-as működtető gomb megnyomásával. A rendszer működését jelző nyilak (C) jelennek meg, a rendszer aktív állapotát jelezve.

A működtető gomb száma (D) a kijelző bal alsó sarkában mutatja, hogy melyik működtető gomb lett megnyomva.

A működtető gombokhoz tartozó nyomásérték (E) megváltoztatásához nyomja meg a kívánt működtető gombot, majd a vágási magasság-vezérlő forgókapcsoló (F) segítségével állítsa be a nyomást.

Forgassa a kapcsolót a plusz (+) jel irányába a munkahenger-emelő nyomás növeléséhez (a vágóasztal emeléséhez), vagy a mínusz (-) jel irányába a nyomás csökkentéséhez (a vágóasztal süllyesztéséhez).

A beállított nyomást egy nyíl jelzi az oszlopsáv bal oldalán, míg az aktuális vágóasztal úszási nyomás az oszlopsávon (G), az aktuális nyomás (E) pedig a jobb felső sarokban jelenik meg. Mértékegységek: a metrikus rendszerben kPa, az angolszászban psi.

Ha a vágóasztal talajnyomását kézzel, az emelő-süllyesztő kapcsolóval (I) állítja, a rendszer kikapcsolásra kerül.

Nyomja meg az 1-es, 2-es vagy 3-as működtető gombot a rendszer visszakapcsolásához. A vágóasztal automatikusan az előre beállított nyomásra fog beállni.

A rendszert az (A) kapcsoló megnyomásával lehet kikapcsolni.
