Motolla- vagy törőléc-helyzet visszaállás

H86520-UN-13DEC06

A - Motolla helyzet visszaállás gomb

A törőléchelyzet visszaállás lehetővé teszi a kezelő számára a hidraulikusan állítható törőlécek távolságának kiválasztását és ebbe a pozícióba történő automatikus visszaállását.

A rendszert minden adapterhez és vágóasztalhoz be kell kalibrálni, amit a kombájn használ (nézze meg a Kalibrálási eljárások fejezetet).

A többfunkciós vezérlőkar 1-es, 2-es és 3-as működtető gombjait lehet használni a három különböző, programozható motolla- vagy törőléc helyzet egyikének kiválasztására.

Folyamat:

A rendszer aktív, ha:

• A megfelelően felszerelt (motolla- vagy törőléchelyzet-érzékelővel ellátott) vágóasztal csatlakoztatva van a géphez.
• A motor jár.
• A közúti biztonsági kapcsoló szántóföldi állásban van.
• A visszaállás vágási magasságra, a tarlómagasság-érzékelés vagy a vágóasztal talajnyomás (úszás) funkciók aktiválva vannak.

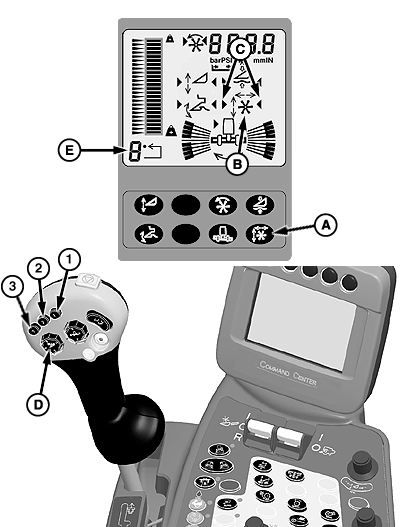

H86521-UN-13DEC06

A - A motolla- vagy törőléc-helyzet visszaállás gombja

B - Motollahelyzet visszaállás ikon

C - Rendszer működtető nyilak

D - Motolla emel, előre/hátra állít kapcsoló

E - A működtető gomb száma

A rendszer működését jelző nyilak (C) jelennek meg, a rendszer aktív állapotát jelezve.

Motolla helyzet visszaállás: Használja a motolla emelés és előre-hátra állítás kapcsolót (D) a motolla kívánt előre-hátra helyzetbe, illetve magasságba állításához.

Törőléc helyzet visszaállás: Használja a motolla előre-hátra állítás kapcsolót (D) a kívánt törőléc helyzet eléréséhez.

MEGJEGYZÉS: Ha olyan körülmények között dolgozik, hogy több tárolt motollahelyzetre van szükség (egy a döntött állományhoz, egy másik az állóhoz), mindegyik működtető gombbal memorizálhat egy-egy külön motollahelyzetet, és az adott visszaállás gomb megnyomásával elérheti a kívánt motolla helyzetet.

Nyomja meg és tartsa lenyomva az 1-es, 2-es vagy 3-as működtető gombot legalább két másodpercig a motolla- vagy a törőléchelyzet memorizálásáshoz.

A működtető gomb száma (E) a kijelző bal alsó sarkában azt mutatja, hogy melyik működtető gomb lett megnyomva.

Motolla helyzet visszaállás: Ha a többfunkciós vezérlőkaron lévő motolla előre-hátra kapcsolóval (D) a motollát állítja, a motollahelyzet-visszaállás funkció kikapcsol.

Törőléc helyzet visszaállás: Ha a többfunkciós vezérlőkaron lévő motolla előre-hátra kapcsolót (D) megnyomja, a törőléc helyzet visszaállás kikapcsol.

Nyomja meg az 1-es, 2-es vagy 3-as működtető gombot a rendszer visszakapcsolásához. A motolla automatikusan az előre beállított helyzetbe fog mozdulni.

A rendszert az (A) kapcsoló megnyomásával lehet kikapcsolni.
