Törőléchelyzet — Beállítás (opció)
MEGJEGYZÉS: Az állítható törőlécek kalibrációhoz, kövesse a Kalibrációs eljárások fejezetben leírtakat.

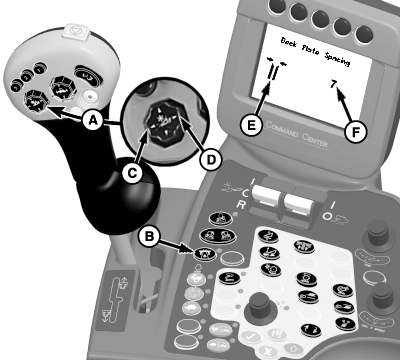

H87032-UN-25JUL07
A - Motolla előre/hátra állítás kapcsoló
B - Közúti biztonsági kapcsoló
C - Motolla előre kapcsoló
D - Motolla hátra kapcsoló
E - Törőléc pozíció ikon
F - Törőléc hézag
Az motolla előre/hátra kapcsoló (A) segítségével tudja a gépkezelő az állítható törőléceket nyitni, vagy zárni.A rendszer aktív, ha:
- A motor jár.
- A közúti biztonsági kapcsoló (B) szántóföldi állásban van.
A motollát előre állító kapcsoló (C) megnyomásával nyílik a törőléc hézag, a motollát hátra állító kapcsoló (D) megnyomásával pedig csökken.
A törőléchelyzet ikonja (E) és a törőléc hézag nagysága (F) megjelenik a kijelzőn. A törőléc hézag beállítási tartománya 0-tól (minimum helyzet) 9-ig (maximum helyzet) tart.
