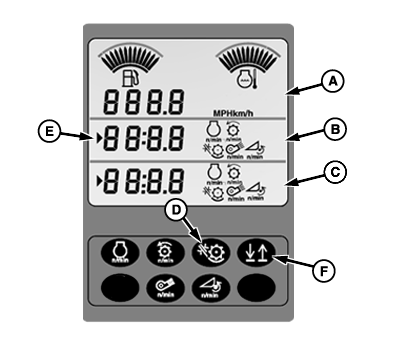

Hármas fordulatszám-kijelző sorok

H86005-UN-13DEC06

A - Felső kijelző

B - Középső kijelző

C - Alsó kijelző

D - Cséplőhézag

E - Jelző nyíl

F - Fel/le nyíl gomb

A középső (B) és az alsó kijelzősor (C) ugyanazokat az adatokat tudják kijelezni, a kezelő kiválaszthatja a következő információkból mit szeretne megjeleníteni az egyes sorokban (középső vagy az alsó sor, amelyik aktív).

• Motor fordulat (f/p)
• Cséplődob fordulat (f/p)
• Szelelőventilátor fordulat (f/p)
• Adapterhajtó fordulat (f/p)
• Cséplőhézag

A cséplőhézag kijelzéséhez nyomja meg a cséplőhézag gombot (D). A cséplőhézag a megfelelő szimbólummal együtt a kijelző középső sorában jelenik meg.

A cséplőhézag, a szelelőventilátor vagy cséplődobfordulat kartámlán lévő kapcsolójának megnyomása után a kijelzőn az adott funkció értéke jelenik meg.

A bal oldalon lévő nyíl (E) mutatja melyik sor aktív. Az éppen aktív sor a fel, vagy a le nyíl gomb (F) megnyomásával választható ki.
