A sebességváltó mechanizmus beállítása (3-sebességes hajtómű)

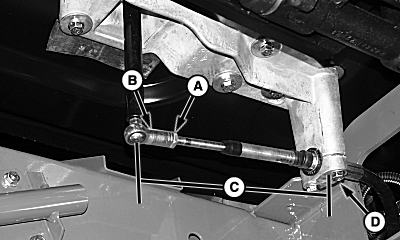

H68534-UN-12JUN01

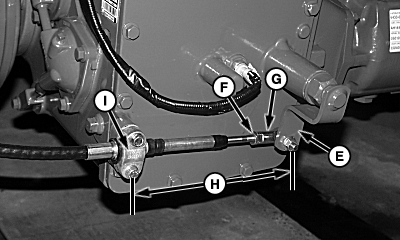

H68704-UN-12JUN01

A burkolat a láthatóság miatt le van szerelve

A - Anya

B - Golyóscsukló

C - A méret 237 mm (9-5/16 in.)

D - Bilincs

E - Kapcsolókar

F - Anya

G - Golyóscsukló

H - A méret 237 mm (9-5/16 in.)

I - Bilincs

Ha a sebességváltókar kapcsolása nehéz, ez nem jelenti azt feltétlenül, hogy a bowdent kell állítani.

A nehéz kapcsolást az alábbiak is okozhatják:

Sérült, szennyezett, rozsdás, vagy becsípődött bowden. Ellenőrizze, tisztítsa meg, s állítsa be a bowdent.

Belső sebességváltó probléma. Ha erre gyanakszik, hívja a John Deere szervizt.

A rudazat állításához kapcsolja a váltót kettes fokozatba. A kapcsolókar kettesben enyhén előre dől.

Lazítsa meg - a fülke alatt - az (A) anyát, és állítsa a (B) golyós csuklót 237 mm-re (9-5/16 in.) (C).

Részegység	Méret	Specifikáció
Golyóscsukló	Távolság	237 mm (9-5/16 in.)

Ne állítsa a (D) bilincset.

Az (E) kapcsolórúd - ahogy az ábra is mutatja - függőleges helyzetben kell hogy álljon. Lazítsa meg az (F) anyát, és állítsa a (G) golyós csuklót, míg a golyós csuklón lévő csap vonalba nem áll az (E) karon lévő furattal.

Ellenőrizze a (H) (237 mm) távolságot.

Részegység	Méret	Specifikáció
Golyóscsukló	Távolság	237 mm (9-5/16 in.)

Ne állítsa az (I) bilincset.
