CLIMATRAK légkondicionáló rendszer (Általános információ)

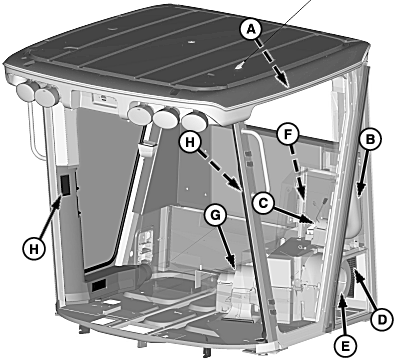

H85722
H85722-UN-19APR06

A - Nyílások

B - Levegő cső

C - Nyomó ventilátor

D - Előtisztító

E - Friss levegő szűrő

F - Recirkulációs szűrő

G - Recirkulációs szűrő

H - Levegőcsatornák

A levegő az (A) nyílásokon keresztül kerül be a fülkébe. Ez a levegő átáramlik a (B) csövön, és a (C) nyomóventilátorhoz kerül. A ventilátor átnyomja a levegőt a (D) előszűrőn, ahol a legtöbb szennyeződés és egy kevés levegő a fülke padlón keresztül távozik. Ügyeljen arra hogy ez a nyílás nyitva legyen.

A szűrt levegő ezt követően átmegy az (E) frisslevegő-szűrőn, s bejut az elpárologtató terébe. A levegő összekeveredik a fülke belső levegőjével és a levegőkeverék az (F) recirkuláltató szűrőn keresztül jut rá az elpárologtatóra. Ezt követően a levegő átmegy az elpárologtatón, és a fűtőtesten.

A kezelt (hűtött vagy fűtött) levegőt a (G) recirkuláltató ventilátor a (H) nyílásokon keresztül a fülke légterébe nyomja.


CLIMATRAK érzékelők a következőket felügyelik:

  • Belépő levegő hőmérséklet
  • A nyílásokon kijövő levegő hőmérséklete
  • Az elpárologtató hőmérséklete, a fagyás megelőzésére
  • A fülke levegő hőmérséklete
    • A vezető mögött van az érzékelő, azt a hőmérsékletet érzékeli, ami a vezetőre hat.
    • Ha ezt az érzékelőt lefedi, a rendszer lelassul, reakciója csökken.
    • A kabátot az erre a célra a fülkébe beépített akasztóra akassza fel.
