2000 üzemóránként

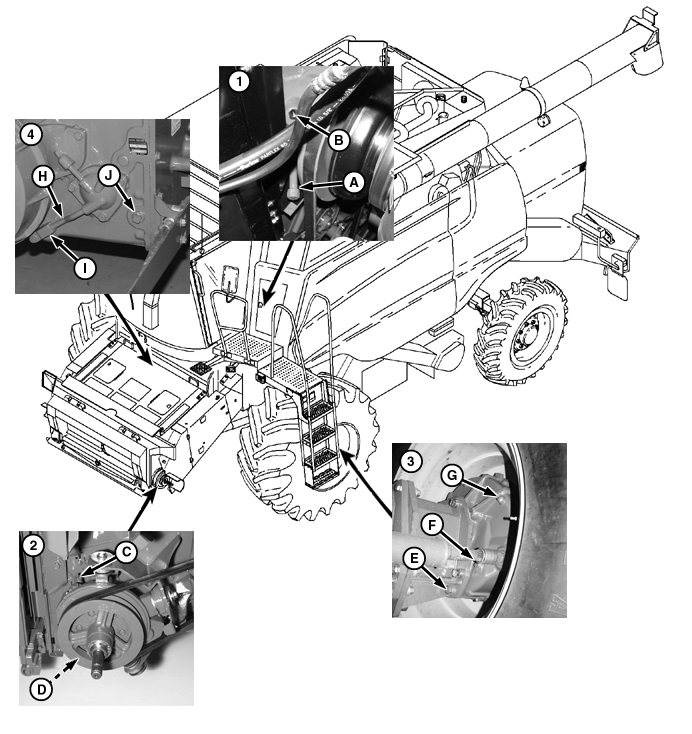

H69061-UN-03JUL01

A - Dugó

B - Nívópálca

C - Feltöltő furat

D - Leeresztő furat

E - Leeresztő furat

F - Ellenőrző furat

G - Feltöltő furat

H - Tömlő

I - Blokk

J - Ellenőrző furat

1. Elsődleges előtéttengely fogaskerékszekrény - leengedés az (A) dugónál, felöntés a (B) nívópálcánál. A nívópálca recézett részéig legyen az olajszint.

2. Visszaforgató fogaskerékszekrény-Emelje meg és támassza ki a ferdefelhordót. Leengedés a (D)-nél, felöntés a (C) nél. Az olajszintet a ferdefelhordó teljesen felemelt állapotában ellenőrizze. A nívópálca recézett részéig legyen az olajszint.

3. Véglehajtások - leeresztés az (E)-nél, feltöltés a (G)-nél. Max. 12 mm-rel (1/2 in.) lehet lejjebb a szint, mint az (F) furat pereme.

   MEGJEGYZÉS: A Hillmaster kombájnokon, az olajszintet a gép kiemelt közép állásában kell ellenőrizni (szántóföldi üzem).

4. Sebességváltó - (csak a 3-fokozatú váltóval) Csúsztassa ki a csövet (H) a blokkból (I). A hajtómű leeresztéshez szerelje le a blokkot. Öntse fel a (J)-nél, a szint legfeljebb 12 mm (1/2 in.) a peremtől.
