Vágóasztal bekapcsoló és ferdefelhordó visszaforgató kapcsoló (sárga)

H85864
H85864-UN-17NOV06

H85865
H85865-UN-19JAN07

ZX1038295
ZX1038295-UN-28NOV08

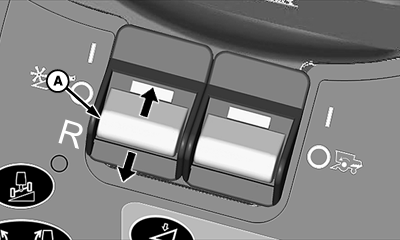

A - Vágóasztal bekapcsoló és ferdefelhordó visszaforgató kapcsoló

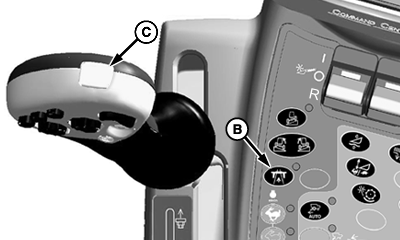

B - Közúti biztonsági kapcsoló

C - Vészleállító kapcsoló

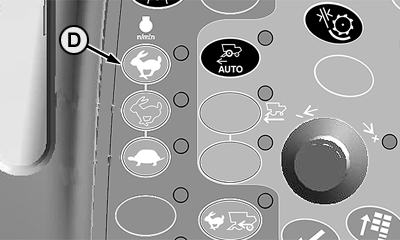

D - Motor fordulat kapcsoló

A vágóasztal hajtás kapcsolóval (A) lehet az adapter hajtását be- és kikapcsolni. Nyomja le és előre a kapcsolót, hogy a BE-kapcsolt állás rögzített legyen, vagy húzza vissza a KI-kapcsoláshoz.

MEGJEGYZÉS: Ha magas motorfordulat mellett a ferdefelhordó visszaforgató kapcsolót meghúzza, a motor automatikusan alapjárati fordulatra áll be. A visszaforgatást követően, növelje a motor fordulatát a maximális értékre.

A ferdefelhordó vissza-forgatásához, ha az eldugult, nyomja le a vágóasztal hajtás kapcsolót (A), húzza hátrafele és tartsa ott addig, amíg a dugulást megszünteti.

Rendszer követelmények:

  • A közúti biztonsági kapcsoló (B) szántóföld állásban legyen.
  • A cséplőhajtást be kell kapcsolni.
  • A kezelőnek a kezelőülésben kell ülnie a vágóasztal működtetéséhez.

A vágóasztal hajtását ki lehet kapcsolni a menesztőkaron lévő vészleállító kapcsolóval (C) is. Ha a vészleállítóval kapcsolta ki a vágóasztal hajtását, a visszakapcsoláshoz kapcsolja ki, majd vissza a hajtás kapcsolót.

Ha a vezető elhagyja az ülést a bekapcsolás után, a hajtás még öt másodpercig működik, majd kikapcsol. A visszakapcsoláshoz üljön vissza a vezetőülésbe, majd kapcsolja ki és be a hajtás kapcsolót.

ZX08994,00003EC-35-20081128
