Beállítási pont üzemmódok (kézi, vagy automatikus)

H89380
H89380-UN-26JUL07

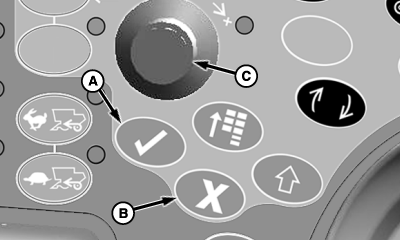

A - Megerősítő gomb

B - Törlés gomb

C - Választó kapcsoló

A beállítási pont üzemmódban a megerősítés (A) gomb megnyomásával a CommandCenter kijelző beállítási képernyője eltűnik és az visszatér a kiinduló oldalra.

Továbbá, a megerősítés gomb megnyomása, az alábbiakkal járhat:

  • Kézi üzemmódnál - a rendszer kikapcsol.
  • Automatikus üzemmódnál – a rendszer a háttérben folytatja tovább a beállítást.

A beállítási pont üzemmódban, a törlés (B) gomb megnyomásával a CommandCenter kijelző beállítási képernyője eltűnik és az visszatér a kiinduló oldalra.

Továbbá, a törlés gomb megnyomása, az alábbiakkal járhat:

  • Kézi üzemmódnál - a rendszer kikapcsol.
  • Automatikus üzemmódnál - a rendszer kikapcsol.

A választó kapcsoló (C) elfordítása mindkét módban, a plusz jel (+) felé növeli, míg a mínusz jel (-) felé csökkenti a beállítási értéket.


Kézi üzemmód

H89384
H89384-UN-26JUL07

Az indítókulcsal a gyújtást ráadva, a cséplő és a vágóasztal hajtás kikapcsolt helyzetében a következő beállítások végezhetők el:

  • Hydraflex nyomás
  • Behordó heveder sebesség
  • Motolla fordulat
  • Törekrosta nyílás
  • Magrosta nyílás
  • Szalmaszecskázó terelőlapátszög
  • Cséplőhézag (dobhézag)
  • Szelelő ventilátor fordulat
  • Cséplődob fordulat

Automata üzemmód

MEGJEGYZÉS: A fekete számérték (A) az érvényes beállítást, a kék számérték (B) pedig a beállítási érték növekedését vagy csökkenését jelzi, a választó kapcsoló forgatása során.

H89385
H89385-UN-26JUL07

A - Fekete számérték

B - Kék számérték

Teljes motorfordulat és bekapcsolt cséplőhajtás mellett, a következő értékek beállítása végezhetők el:

  • Cséplődob fordulat
  • Szelelő ventilátor fordulat

Járó motor mellett, a következő kombájn beállítások végezhetők el:

  • Cséplőhézag (dobhézag)
  • Törekrosta nyílás
  • Magrosta nyílás
  • Szalmaszecskázó terelőlapátszög

ZX08994,00003EF-35-20081127
