Dial-A-Speed forgókapcsoló


Motolla fordulat/Hevederes felszedő sebesség automatikus állítás

H85873
H85873-UN-17NOV06

A - Dial-A-Speed forgókapcsoló

A Dial-A-Speed forgókapcsoló (A) a motolla fordulat, vagy a hevederes felszedő sebesség arányának az automatikus állítására szolgál. Az üzemi fordulatszámot, sebességet a kombájn haladási sebességének és a motolla vagy a hevederes felszedő fordulatának aránya határozza meg (nézze meg a "Dial-A-Speed rendszer" címszónál a "CommandTouch fülkeoszlop" fejezetben).

Forgassa a választó kapcsolót a plusz (+) jel irányába a motolla vagy a hevederes felszedő fordulat arányának növeléséhez, vagy a mínusz (-) jel irányába a motolla vagy a hevederes felszedő fordulat arányának csökkentéséhez.


Motolla fordulat/hevederes felszedő sebesség kézi állítása

H90412
H90412-UN-17DEC07

H90425
H90425-UN-18DEC07

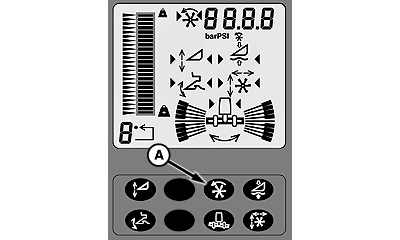

A - Dial-A-Speed gomb

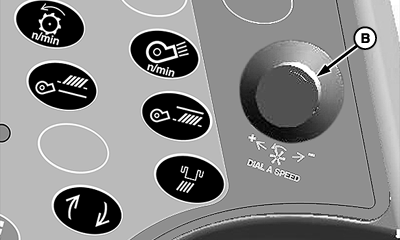

B - Dial-A-Speed forgókapcsoló

Nyomja meg a Dial-A-Speed gombot (A) a kijelzőn az automatikus szabályozó rendszer kikapcsolásához és a kézi vezérlés engedélyezéséhez. Forgassa el a Dial-A-Speed forgókapcsolót (B) a motolla fordulatszám vagy a hevederes felszedő sebességének kézi változtatásához.

Forgassa a kapcsolót a plusz (+) jel irányába a motolla vagy a hevederes felszedő fordulatának növeléséhez, vagy a mínusz (-) jel irányába a motolla vagy a hevederes felszedő fordulatának csökkentéséhez.

A rendszer manuális üzemmódban van, ha:

  • A megfelelően felszerelt vágóasztal csatlakoztatva van a géphez.
  • A motor jár.
  • A közúti biztonsági kapcsoló szántóföldi állásban van.
  • A vágóasztal és cséplőhajtás be van kapcsolva.
  • DIAL-A-Speed rendszer nem működik 1/4 km/h haladási sebesség alatt (0.16 mph).

MEGJEGYZÉS: Dőlt és összekuszálódott kukoricához, a motollával felszerelt kukorica adapternél csak a kézi üzemmód működik.

ZX08994,00003F9-35-20081204
