ProDrive hajtás 1-es és 2-es üzemmód kapcsolók (ProDrive hajtású gépek)

MEGJEGYZÉS:

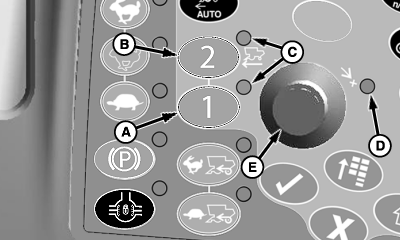

H91048-UN-28MAR08

A - ProDrive 1-es üzemmód kapcsoló

B - ProDrive 2-es üzemmód kapcsoló

C - Visszajelző lámpák

D - Visszajelző lámpa

E - Választó kapcsoló

Hátramenet 10 km/h (6.2 mph)-ra van korlátozva, és ez nem változik az egyes üzemmódokkal.

A ProDrive 1-es és 2-es üzemmód menet közben átkapcsolható.

A ProDrive 1-es (A) és 2-es (B) üzemmód kapcsolók állítják be elektronikusan a haladási sebességet a sebességváltóban. A kapcsolókkal lehet a haladási sebességet a betakarításhoz, vagy a közlekedéshez beállítani. Ha a kívánt haladási sebesség beállításra került és a menesztőkart teljesen előre tolta, a gép nem megy gyorsabban, mint a kiválasztott módban meghatározott sebesség.

1. Nyomja meg a ProDrive 1-es, vagy 2-es üzemmód kapcsolót. A kiválasztott tartománynak megfelelő visszajelző lámpa (C) világít.

2. A visszajelző lámpa (D) kigyullad, jelezve azt, hogy az érték beállítását el lehet végezni.

3. Forgassa a választó kapcsolót (E) a plusz (+) jel irányába a haladási sebesség növeléséhez, vagy a mínusz (-) jel irányába a sebesség csökkentéséhez.

4. A következő, a kezelő által végrehajtott beállítás a CommanCenteren jelenik meg.

   MEGJEGYZÉS:


   H91049-UN-22APR08

   A - Maximális haladási sebesség (alacsony tartományban)

   B - Aktuális beállított haladási sebesség

   Az 1-es üzemmód maximális haladási sebessége nem állítható magasabbra, mint a 2-es módban beállított maximális sebesség.

   A kombájn beállított sebesség tartománya 0 és 7,2 km/h (0 és 4.5 mph) között van (lásd a fenti ábrán) és a gép nem megy gyorsabban, mint a beállított sebesség érték.

   Haladási sebesség változás történik az 1-es és a 2-es üzemmód közötti váltás közben. (Például: Az 1-es mód 8 km/h (5 mph)-ra van állítva, amikor a menesztőkar a tartomány közepénél áll, a sebesség 4 km/h (2.5 mph). A 2-es mód 20 km/h (12.4 mph)-ra van állítva, amikor a menesztőkar a tartomány közepénél áll, a sebesség 10 km/h (6.2 mph). Az aktuális sebesség növekszik az üzemmód váltás közben.)

   Maximális haladási sebesség, Alacsony tartomány (1-es mód)

   • Az alacsony tartomány maximális haladási sebessége (A) megjelenik, amikor a ProDrive 1-es üzemmód kapcsolót megnyomják.
     • Az aktuális, beállított haladási sebesség (B) megjelenik a kijelzőn.
     • Amikor a választó kapcsolót elforgatják, a haladási sebesség lassan növekszik, vagy csökken, függetlenül attól, hogy a menesztőkar, milyen állásban van.



---

MEGJEGYZÉS:

H91050-UN-22APR08

A - Maximális haladási sebesség (magas sebesség tartomány)

B - Aktuális beállított haladási sebesség

Haladási sebesség változás történik az 1-es és a 2-es üzemmód közötti váltás közben. (Például: Az 1-es mód 8 km/h (5 mph)-ra van állítva, amikor a menesztőkar a tartomány közepénél áll, a sebesség 4 km/h (2.5 mph). A 2-es mód 20 km/h (12.4 mph)-ra van állítva, amikor a menesztőkar a tartomány közepénél áll, a sebesség 10 km/h (6.2 mph). Az aktuális sebesség növekszik az üzemmód váltás közben.)

Maximális haladási sebesség, magas sebesség tartomány (2-es mód)

• A magas tartomány maximális haladási sebessége (A) megjelenik, amikor a ProDrive 2-es üzemmód kapcsolót megnyomják.
  • Az aktuális, beállított haladási sebesség (B) megjelenik a kijelzőn.
  • Amikor a választó kapcsolót elforgatják, a haladási sebesség lassan növekszik, vagy csökken, függetlenül attól, hogy a menesztőkar, milyen állásban van.

MEGJEGYZÉS:

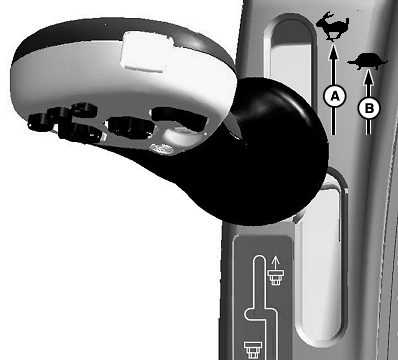

H91047-UN-02APR08

A - Magas gyorsítási tartomány

B - Alacsony gyorsítási tartomány

1. példa: Vágóasztal felvétele a gépre és a kívánt növény betakarítása. Állítsa az 1-es üzemmódot 1,6 km/h-ra (1 mph). Állítsa a 2-es üzemmódot 11,3 km/h-ra (7 mph).

2. példa: Vízmosáson történő átkelés és a kívánt növény betakarítása. Állítsa a 1-es üzemmódot 4,8 km/h-ra (3 mph). Állítsa a 2-es üzemmódot 11,3 km/h-ra (7 mph).
