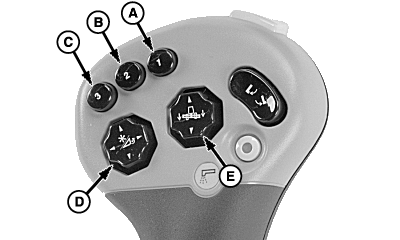

Vágóasztal működtető gombok (fekete)

H85898
H85898-UN-10MAY06

A - Működtető gomb 1

B - Működtető gomb 2

C - Működtető gomb 3

D - Motolla emelés, motolla előre/hátra állítás kapcsoló

E - Vágóasztal emelés/süllyesztés és HEADERTRAK kézi harántbillentés kapcsoló

Ha az (A), (B), vagy (C) gombok bármelyikét megnyomja, az alábbi funkciók kapcsolódnak be:

  • Visszaállás vágási magasságra
  • Tarlómagasság érzékelés
  • HeaderTrak harántbillentés
  • Motolla pozíció visszaállás
  • Vágóasztal talajnyomás

Az elektronikus vezérlőrendszer visszaállítja a vágóasztalt a kezelő által előválasztott pozícióba.

MEGJEGYZÉS: Minden vágóasztal pozíció, amelyet a működtető gombok megnyomásával ért el, felülbírálható a motolla emelés-süllyesztés vagy motolla előre-hátra állítás kapcsoló (D), illetve a vágóasztal emelés-süllyesztés és a HeaderTrak harántbillentés kapcsoló (E) megnyomásával. Ha a visszaállás működtető gombot kézi vezérléssel felülbírálta, akkor nyomja meg újra a megfelelő működtető gombot a bekapcsoláshoz.

Rendszer követelmények:

  • A megfelelően felszerelt vágóasztal van a kombájnra felkapcsolva.
  • A motor jár.
  • A közúti biztonsági kapcsoló szántóföldi állásban van.
  • A HeaderTrak működtetés üzemmód engedélyezve van.
  • A vágóasztal be van kapcsolva.

A vágóasztal működtető gombok megnyomásával kapcsolja be a rendszert. Ezt követően a vágóasztal vezérlő rendszer felügyeli és a kezelő által kiválasztott pozícióba állítja a vágóasztalt.

ZX08994,0000410-35-20081125
