A gép vontatása (ProDrive hajtómű esetén)

VIGYÁZAT: Soha ne vontassa a gépet drótkötéllel. Ha elszakad a drótkötél, az komoly balesetet okozhat.

Ne szerelje le a csatlakozókat. Ha leszereli a csatlakozókat, a fék működésképtelenné válik.

Kerülje az elektromos felső vezetékek érintését. Szállítás előtt zárja le a magtartály fedelet és engedje le az antennát.

A közúti közlekedéshez és a vontatáshoz tartsa be a helyi szabályokat. A John Deere kereskedőtől vehet kiegészítő világítást, mely használatával figyelmeztetheti a többi jármű vezetőjét.

Kerülje az elszabaduló gép által okozott baleseteket. Ha a gép lejtőn áll, ne kapcsolja ki a parkféket, amíg a kerekeket ki nem ékelte.

A parkfék kioldó reteszét CSAK vontatás céljából kell kioldani! SOHA ne működtesse a gépet úgy, hogy a parkfék mechanikusan ki van oldva! MINDIG kapcsolja be a parkfék reteszét az eredeti állapotába, amikor a vontatásra már nincs szükség.

Vészhelyzetben a gépet max. 10 percig vontathatja, maximum 10 km/h-s (6.2 mph) sebességgel.

A gép vontatásához végezze el a következőket:

•

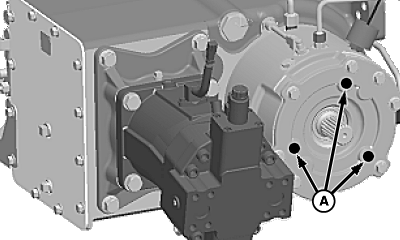

  H91067-UN-03APR08

  A - Dugók (3 darab)

  Ürítse ki a magtartályt, és szerelje le a vágóasztalt.

---

• Hajtsa be az ürítőcsigát. Csukja össze a magtartály toldatot.
• Hajtsa a létrát előre és hajtsa le az antennát.
• Kapcsolja ki az indítókulcsot.
• Vegye ki az (A) dugókat a hajtómű mindkét oldalán.

•

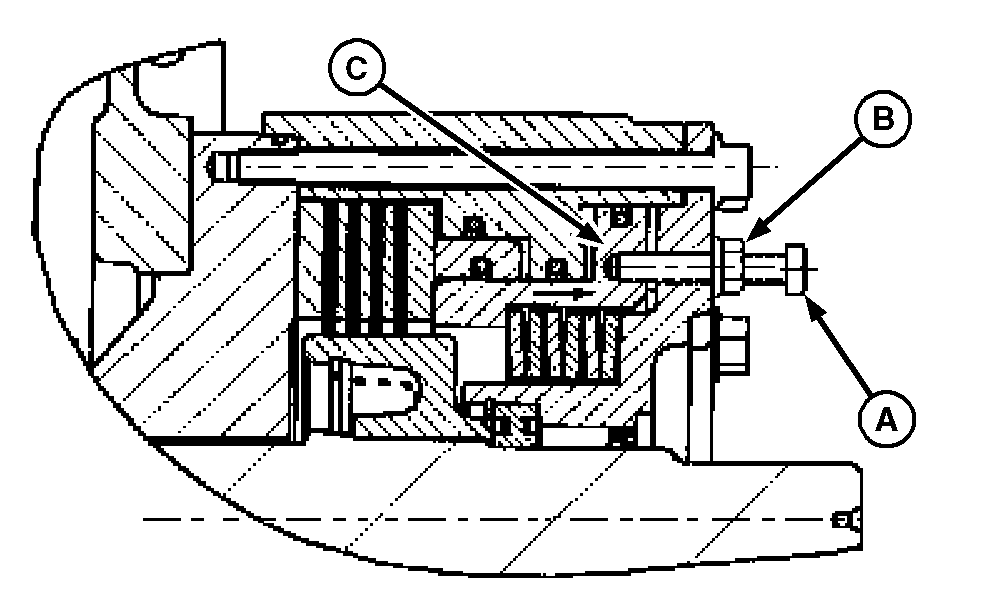

  H91068-UN-03APR08

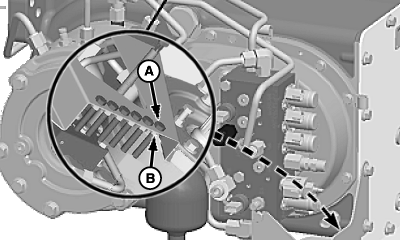

  H91070-UN-03APR08

  A - Csavarok, M10 x 60 (3 db)

  B - Záróanya

  C - Gyűrű

  Szerelje be a csavarokat (A) és a kontraanyákat (C) arra a helyre, ahol a dugók voltak beszerelve.

---

• LASSAN ÉS EGYENLETESEN húzza meg a kontraanyákat (B), hogy a gyűrűt (C) hátrahúzza ütközésig, hogy az kioldja a parkfékeket.

• VIGYÁZAT: SOHA ne működtesse a gépet úgy, hogy a parkfék mechanikusan ki van oldva!

  FONTOS: A kontraanya meghúzásakor a parkfékgyűrű(C) el fog mozdulni. Legyen különösen óvatos a kontraanyák meghúzásakor, nehogy elnyírja a gyűrűt.

  A kombájnt előre irányba a mellső hídon áthurkolt lánc segítségével vontassa. Ügyeljen arra, hogy a lánc ne okozzon sérülést a hidraulika vezetéken. Ültessen egy kezelőt a vezetőülésébe, hogy kormányozza a kombájnt.
• Használja a figyelmeztető lámpákat, kivéve ha a törvény tiltja.

• VIGYÁZAT: Vegye ki mindkét oldalon a csavarokat és a kontraanyákat. Szerelje vissza a dugókat.

  A gép vontatása után tegye a csavarokat (A) és a kontraanyákat (B) a kialakított tárolóhelyre.

VIGYÁZAT: Előzze meg a karambolt más közúti járművekkel. A lassan haladó traktor a függesztett vagy vontatott munkaeszközzel, valamint az önjáró munkagépek különösen veszélyesek a közutakon. Gyakran ellenőrizze a mögöttes forgalmat, különösen kanyarodáskor és jelezzen kézzel, vagy használja az irányjelző lámpákat.

Használja a közúti világítást, az elakadásjelző lámpákat és az irányjelző lámpákat éjjel-nappal. A munkagép világító- és jelzőberendezésekkel való felszereléséhez kövesse a KRESZ előírásait. Legyenek a lámpák és a jelzések láthatók és tartsa őket jó és üzemképes állapotban. Győződjön meg róla, hogy a sérült vagy hiányzó világító berendezések és jelzések ki lettek javítva illetve pótolva lettek.
