A CommandCenter kijelző ikonjainak azonosítása

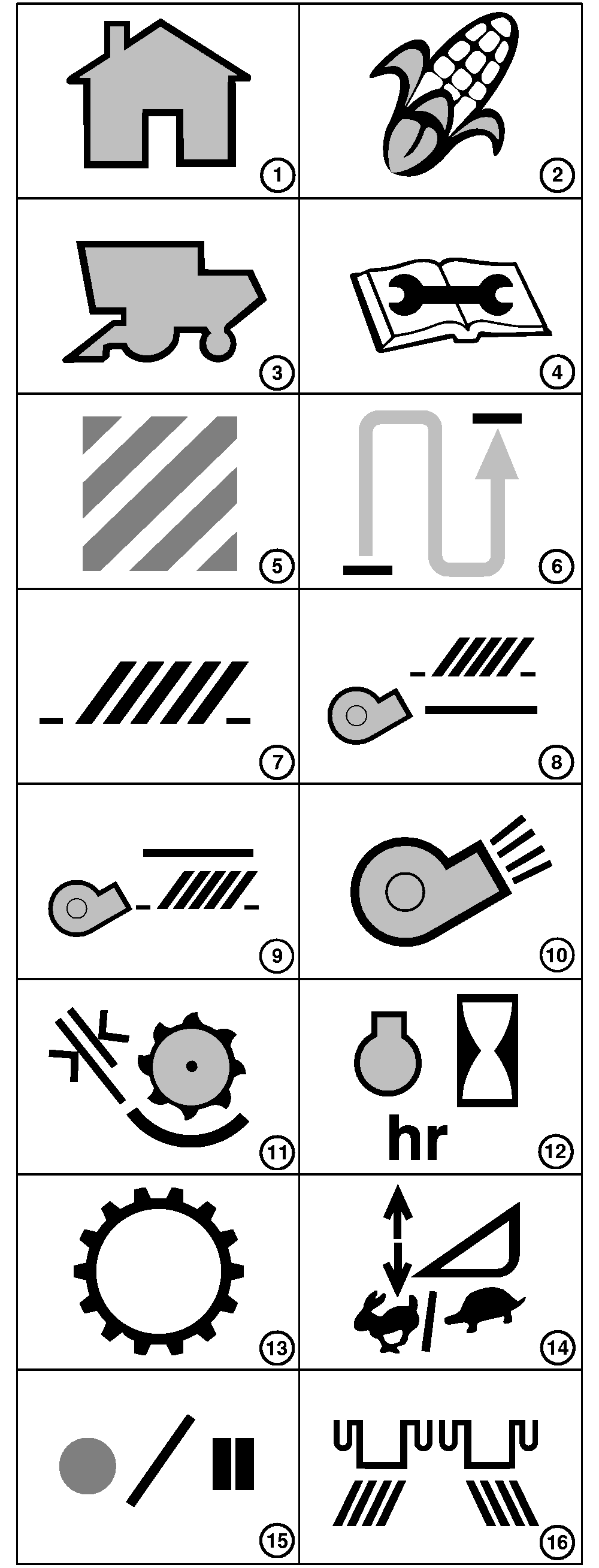

H86121-UN-13JUN06

Betakarítási információk (2): megjeleníti az érvényes betakarítási monitor információkat, a teljesítményt/termelékenységet, az összegzéseket, és lehetővé teszi a kezelő számára a kívánt beállítások elvégzését.

Beállítás (3): megjeleníti az érvényes gépbeállításokat, a szemveszteség érzékenységét (a magméretet), az érvényes vágási szélességet, a nedvesség mérő és a HarvestSmart beállítását (ha van).

Diagnosztika és kalibráció (4): megjeleníti az egyes gép kalibrációkat, a diagnosztikai paramétereket és a speciális teszteket (paramétereket).

Betakarított terület (5): mutatja a betakarított terület nagyságát.

Betakarítási úthossz (6): mutatja az érvényes üzemi terhelés mellett megtett összes távolságot.

Általános tisztítórendszer egység (7): egy általános ikon mutatja mind a törekrosta, mind a magrosta beállítását a kezdő oldalon.

Törekrosta (8): mutatja a törekrosta aktuális beállítását.

Magrosta (9): mutatja a magrosta aktuális beállítását.

Szelelő ventilátor (10): mutatja az érvényes ventilátor fordulatot.

Dobfordulat/Cséplőhézag (11): mutatja az aktuális dobfordulatot és cséplő- (kosár-) hézagot.

Motor üzemóra (12): mutatja a teljesített motor üzemórákat.

Többfokozatú ferdefelhordó hajtás sebessége (ha van) (13): mutatja a kiválasztott fokozatot a ferdefelhordó fordulathoz.

Vágóasztal magassági arány és érzékenység (14): mutatja az érvényes magasság arány és az érzékenység beállítását.

Adatrögzítés BE/KI ikon (15): mutatja, hogy a rögzítés be- vagy kikapcsolt állapotban van.

Terelőlapát-szög (ha van) (16): mutatja az érvényes terelőlapát-szög beállítást.

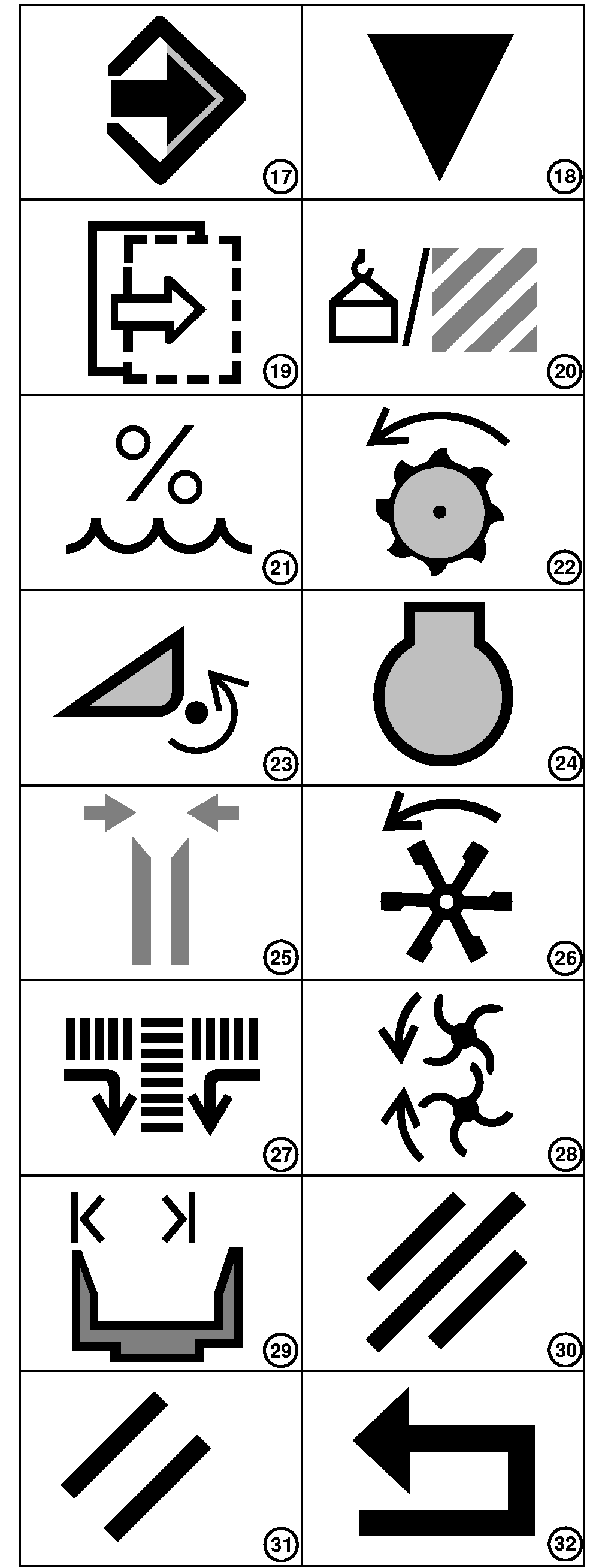

H86122-UN-13JUN06

Kalibrálás (18): lehetővé teszi a kezelő számára a különböző jellemzők kalibrálását.

Következő lépés (19): lehetővé teszi a kezelő számára, hogy megnézze az információ következő oldalát.

Terméshozam (20): mutatja az átlagos vagy a pillanatnyi termés mennyiséget.

Nedvesség (21): mutatja az átlagos vagy a pillanatnyi nedvességet.

Cséplődob fordulat (22): mutatja az érvényes cséplődob fordulatot.

Vágóasztalhajtó tengely fordulat (23): mutatja a vágóasztalhajtó tengely érvényes fordulatszámát.

Motorfordulat (24): mutatja a pillanatnyi motorfordulatot.

Törőléc hézag (25): mutatja az érvényes törőléc-hézagot.

Motolla fordulat (26): mutatja az érvényes motolla fordulatot.

Behordó heveder fordulat (27): mutatja a behordó heveder érvényes fordulatszámát (ha van).

Pelyvaterítő fordulat (28): mutatja a pelyvaterítő érvényes fordulatszámát (ha van).

Vágási szélesség (29): mutatja az érvényes vágási szélességet.

Törlés (30): lehetővé teszi a kezelőnek a kívánt információ vagy beállítás törlését.

Törlés (31): lehetővé teszi a kezelőnek a kívánt információ vagy beállítás törlését.

Visszatérés (32): lehetővé teszi a kezelőnek az előző oldalra történő visszatérést.
